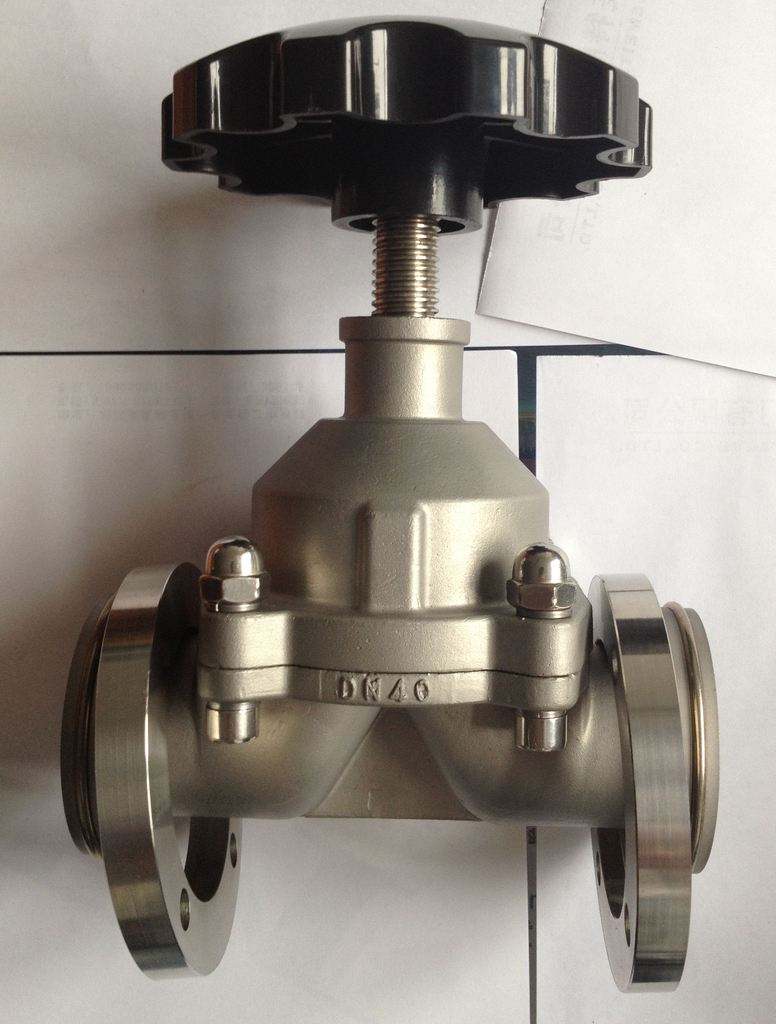

GM高真空隔膜阀

型号：GM 更新时间：2020-06-16

特点：GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

质量稳定
价格合理
交货快捷

详细介绍

GM高真空隔膜阀由本公司精心生产的一款真空阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。高真空隔膜阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	GM高真空隔膜阀
产品型号	GM
公称通径	DN10-50mm
压力范围	0.6×106～1.3×10-4
阀体材质	不锈钢304、316、316L

产品介绍：

GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

技术参数：

（1）、产品型号：GM

（2）、适用范围：0.6×106～1.3×10-4

（3）、产品别名：法兰高真空隔膜阀

（4）、连接形式：法兰、焊接

（5）、公称通径：10-50 mm

（6）、适用介质：乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域

（7）、适用温度：-25～+80℃

（8）、主体材质：不锈钢

（9）、主要零件材料：①、阀体、阀板、阀杆：不锈钢 ②、隔膜：硅橡胶、氟橡胶

主要参数性能：

阀门漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature	-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶)
适用范围：Applicability
连接型式　Loose Flange	使用压力范围(Pa)
活套法兰(GB6070、JB919)	0.6×106～1.3×10-4
焊接法兰(GB6070、JB919)	1.6×106～1.3×10-4
快卸法兰(GB4982)	0.1×106～1.3×10-4
螺纹连接　Threaded Connection	1.6×106～1.3×10-4

主要外形及连接尺寸(mm)：

活套法兰连接(GB6070)(图一)

型号	DN	Do	D	n-φc	W	H/H1	L
GM-10	10	40	55	4-φ6.6	65	89/99	75
GM-16	16	45	60	4-φ6.6	80	89/99	108
GM-20	20	50	65	4-φ6.6	80	91/102	118
GM-25	25	55	70	4-φ6.6	80	110/123	120
GM-32	32	70	90	4-φ9	80	129/138	146
GM-40	40	80	100	4-φ9	120	139/159	150
GM-50	50	90	110	4-φ9	120	159/186	180

快卸法兰连接(GB4982)(图二)

型号	DN	D1	D	W	H/H1	L
GM-10	10	12.2	30	65	89/99	75
GM-16	16	17.2	30	80	89/99	108
GM-20	20	26.2	40	80	91/102	118
GM-25	25	26.2	40	80	110/123	120
GM-32	32	34.2	55	80	129/138	146
GM-40	40	41.2	55	120	139/159	150
GM-50	50	52.2	75	120	159/186	180

I型焊接管连接(图三)

型号	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

II型焊接管连接(图四)

型号	DN	D	W	H/H1	L
GM-10	10	17	65	89/99	75
GM-25	25	32	80	110/123	120
GM-40	40	45	120	139/159	150
GM-50	50	57	120	159/186	180

温馨提示：“GM高真空隔膜阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
