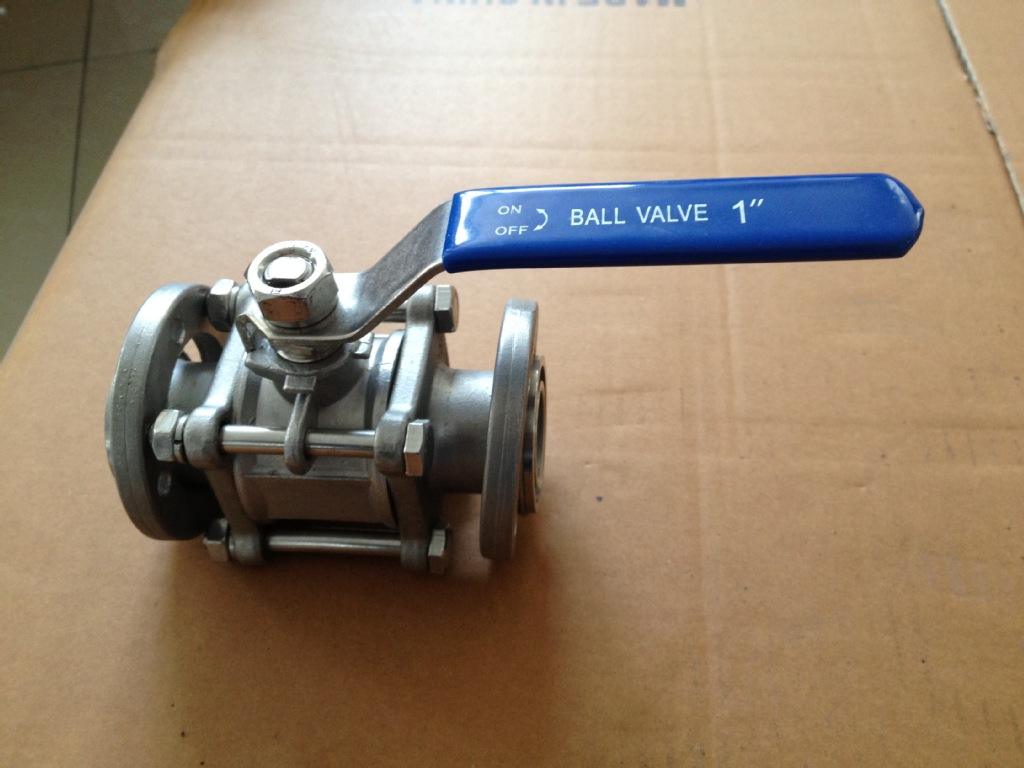

GU手动真空球阀

型号：GU 更新时间：2020-06-16

特点：GU型高真空(压力)球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

质量稳定
价格合理
交货快捷

详细介绍

GU型手动真空球阀由本公司精心生产的一款真空阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。手动真空球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	GU型手动高真空球阀
产品型号	GU
公称通径	DN16-100
压力范围	1.3×10-7Pa～6×105Pa
阀体材质	不锈钢（304L/R、316L/R）

产品介绍

用途和使用范围：GU系列球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。

主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。

工作原理：

以阀杆带动阀球转 90º达到开关目的。

产品主要特点：

①密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,
改变了球阀不能满足高真空、超高真空的现状；
②开关扭矩小，工作稳定、可靠；
③结构紧凑，重量轻，外形简洁、美观；
④改阀既能适用高真空，又能适用一定的正压力下使用；
⑥由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。

主要零件材料：

①阀体：不锈钢304、316L

②球体：316L

③密封件：增强聚四氟乙烯

快卸法兰『GU型高真空球阀』连接尺寸：（设计标准：GB4982）

型号	DN	A	B	L	L0	H
GU-16R	16	30	12.2	75	80	72
GU-20R	20	40	26.2	90	90	88
GU-25R	25	40	26.2	100	100	93
GU-32R	32	55	34.2	110	110	105
GU-40R	40	55	41.2	120	125	120

卫生级法兰『GU型高真空球阀』连接尺寸：（设计标准：ISO-2852）

型号	DN	A	B	L	L0	H
GU-16R	16	34	27.5	75	80	72
GU-20R	20	50.5	43.5	90	90	88
GU-25R	25	50.5	43.5	100	100	93
GU-32R	32	50.5	43.5	110	110	105
GU-40R	40	50.5	43.5	120	125	120
GU-50R	50	64	56.5	135	140	137
GU-65R	65	77.5	70.5	150	200	160
GU-80R	80	91	83.5	200	230	200
GU-100R	100	119	110	250	270	240

活套法兰『GU型高真空球阀』连接尺寸：（设计标准：GB6070）

型号	DN	A	B	n	c	L	L0	H
GU-16R	16	60	45	4	6.6	75	80	72
GU-20R	20	65	50	4	6.6	90	90	88
GU-25R	25	70	55	4	6.6	100	100	93
GU-32R	32	90	70	4	9	110	110	105
GU-40R	40	100	80	4	9	120	125	120
GU-50R	50	110	90	4	9	135	140	137
GU-65R	65	130	110	4	9	150	200	160
GU-80R	80	145	125	8	9	200	230	200
GU-100R	100	165	145	8	9	250	270	240

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

温馨提示：“GU手动真空球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
