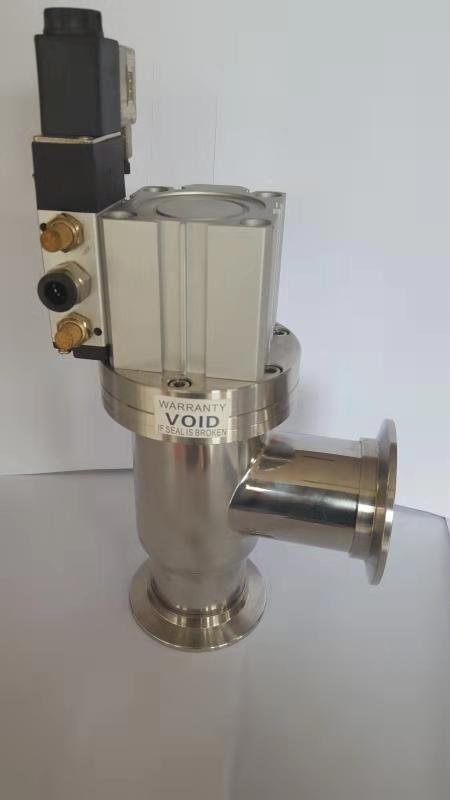

GDQ气动高真空挡板阀

型号：GDQ 更新时间：2020-06-04

特点：GDQ型气动高真空挡板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

质量稳定
价格合理
交货快捷

详细介绍

GDQ气动高真空挡板阀由本公司精心生产的一款真空阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动高真空挡板阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	GDQ气动高真空挡板阀
产品型号	GDQ
公称通径	DN50-300
压力范围	1.3×10-7Pa～6×105Pa
阀体材质	不锈钢（304L/R、316L/R）

GDQ气动高真空挡板阀概述

GDQ型气动高真空挡板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
带反馈信号装置。

GDQ气动高真空挡板阀主要技术性能

适用范围：	10⁵～1.3×10^-4Pa(轴封为橡胶) 　10⁵～1.3×10^-5Pa(轴封为波纹管)
阀门漏率：	≤1.3×10^-4Pa.L/S.(轴封为橡胶) 　≤1.3×10^-5Pa.L/S.(轴封为波纹管)
适用温度：	-25～+80℃(丁腈橡胶) 　-30～+150℃(氟橡胶)
气源压力：	0.4～0.6MPa

GDQ气动高真空挡板阀主要零件材料

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
GDQ气动高真空挡板阀外形及连接尺寸(mm)

GDQ气动高真空挡板阀快卸法兰连接

Model 型号	DN	D1	D	A	H	B	W	法兰标准
GDQ-J10(b)	10	12.2	30	30	120	52	40	GB4982
GDQ-J16(b)	16	17.2	30	40	140	58	40
GDQ-J25(b)	25	26.2	40	50	150	58	40
GDQ-J32(b)	32	34.2	55	58	158	58	40
GDQ-J40(b)	40	41.2	55	65	183	75	50
GDQ-J50(b)	50	52.2	75	70	190	75	50

GDQ气动高真空挡板阀活套法兰连接

Model 型号	DN	D	Do	D2	A	P	H	n-φc	DNy预抽口	法兰标准
GDQ-J50	50	110	90	55	70	95	278	4-φ9		GB6070
GDQ-J63	63	130	110	68	88	108	360	4-φ9
GDQ-J80	80	145	125	85	98	133	379	8-φ9
GDQ-J100	100	165	145	105	108	159	394	8-φ9
GDQ-J(S)160	160	225	200	165	158	240	555	8-φ11	DN40 GB4982
GDQ-J(S)200	200	285	260	208	200	280	623	12-φ11	DN50 GB6070
GDQ-J(S)250	250	335	310	258	208	350	663	12-φ11	DN63 GB6070
GDQ-J(S)320	320	425	395	328	250	425	832	12-φ14	DN80 GB6070
GDQ-J(S)400	400	510	480	410	330	530	1120	16-φ14	DN100 GB6070
GDQ-J(S)500	500	610	580	510	360	630	1036	16-φ14	DN125 GB6070
GDQ-J(S)630	630	750	720	642	450	750	1415	20-φ14	DN160 GB6070
GDQ-J(S)800	800	920	880	815	530	920	1850	24-φ14	DN200 GB6070
GDQ-J(S)150	150	220	195	156	158	160	555	8-φ12	DN40 GB4982	JB919

温馨提示：“GDQ气动高真空挡板阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
