详细介绍

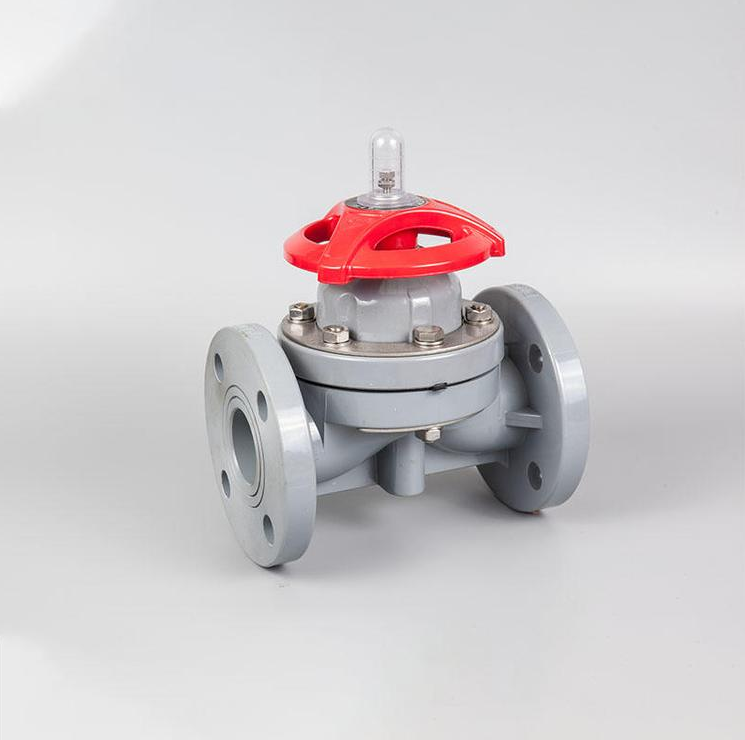

CPVC塑料隔膜阀由本公司自主研发生产,在保证质量的同时,价格也是非常合理,以及在售后我们也做的非常完善。CPVC塑料隔膜阀适用于各种不同的轻重工业工况以及建筑管道。塑料隔膜阀广泛应用于:电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业,城市建设等领域。
产品名称 | CPVC塑料隔膜阀 |
产品型号 | G41F-10V |
公称通径 | DN15-300 |
压力范围 | 1.0MPa |
阀体材质 | (RPP.UPVC,CPVC,PVDF,PPH) |
CPVC塑料隔膜阀结构特点:
1.适用于腐蚀介质的输送及截流、流量的调节,温度-30~95度
2.过流部件采用CPVC注塑件组装而成,耐腐蚀性能优良,操作方便,体量轻,能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造,耐折次数≥1200次,耐腐蚀性能与F4相当。
4.采用螺杆升降结构,启闭力矩大,平稳性好。
使用范围: 适用于带腐蚀性介质的输送过程的截流。
CPVC塑料隔膜阀的安装与使用:
1.两端法兰与管路连接时,要均匀拧紧螺栓,防止法兰变形,造成泄漏。
2.顺时针方向旋手柄为关闭,反之开启。
3.根据指示器位置可判断开启程度。
CPVC塑料隔膜阀的特点如下:
最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏
1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。
2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
3、塑料抗腐蚀隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于95度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用
CPVC隔膜阀零件材质表:
NO |
名称 |
材质 |
1 |
螺柱 |
钢、不锈钢 |
2 |
指示器 |
钢 |
3 |
限位罩 |
AS |
4 |
卡簧 |
钢、不锈钢 |
5 |
手轮 |
ABS |
6 |
压紧螺母 |
不锈钢 |
7 |
衬环 |
PP |
8 |
阀杆螺母 |
钢 |
9 |
阀杆 |
钢、不锈钢 |
10 |
阀盖 |
CPVC |
11 |
轴承 |
单向推力球轴承 |
12 |
螺母 |
钢、不锈钢 |
13 |
螺柱 |
钢、不锈钢 |
14 |
阀体 |
CPVC |
15 |
垫膜 |
EPDM |
16 |
隔膜片 |
FEP、(F46)、PTFE、PVDF |
17 |
销 |
钢、不锈钢 |
18 |
阀瓣 |
铸铁,玻璃钢 |
1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格
2.CPVC隔膜阀上盖标准材质使用CPVC、如须使用PVDF上盖为特殊规格.

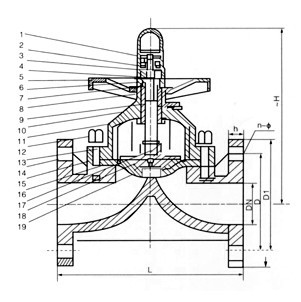

CPVC隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)
DN |
D1 |
D |
L |
b |
H |
n |
¢ |
||||||||||||
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
HG |
JIS |
DIN |
ANSI |
||||
15 |
95 |
65 |
70 |
65 |
60 |
125 |
110 |
130 |
110 |
14 |
125 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
20 |
105 |
75 |
75 |
75 |
70 |
135 |
120 |
150 |
120 |
16 |
145 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
16 |
25 |
115 |
85 |
90 |
85 |
80 |
145 |
130 |
160 |
130 |
16 |
148 |
4 |
4 |
4 |
4 |
14 |
19 |
14 |
16 |
32 |
135 |
100 |
|
|
|
160 |
|
|
|
16 |
165 |
4 |
|
|
|
18 |
|
|
|
40 |
145 |
110 |
105 |
110 |
100 |
180 |
180 |
200 |
180 |
16 |
215 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
16 |
50 |
160 |
125 |
120 |
125 |
120 |
210 |
210 |
230 |
210 |
18 |
227 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
65 |
180 |
145 |
140 |
145 |
140 |
250 |
250 |
290 |
250 |
22 |
286 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
19 |
80 |
195 |
160 |
150 |
160 |
152 |
300 |
280 |
310 |
280 |
25 |
300 |
4 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
100 |
215 |
180 |
175 |
180 |
190 |
350 |
340 |
350 |
340 |
25 |
407 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
19 |
125 |
245 |
210 |
210 |
210 |
216 |
400 |
410 |
400 |
410 |
30 |
417 |
8 |
8 |
8 |
8 |
18 |
23 |
18 |
22 |
150 |
280 |
240 |
240 |
240 |
240 |
460 |
480 |
480 |
480 |
30 |
576 |
8 |
8 |
8 |
8 |
23 |
23 |
23 |
22 |
200 |
335 |
295 |
290 |
295 |
298 |
570 |
570 |
600 |
570 |
35 |
628 |
8 |
12 |
8 |
8 |
23 |
23 |
23 |
22 |
250 |
395 |
350 |
355 |
350 |
362 |
680 |
680 |
730 |
680 |
38 |
776 |
12 |
12 |
12 |
12 |
23 |
23 |
23 |
22 |
300 |
455 |
400 |
400 |
400 |
432 |
790 |
|
|
|
40 |
800 |
12 |
16 |
12 |
12 |
23 |
25 |
23 |
25 |
注:在HG20592-97标准中(PN1.0Mpa)n为8孔。(PN0.6Mpa)n为4孔。
塑料原材料名称及适用温度
UPVC 硬聚氯乙烯 温度-10 °C~70 °C
CPVC 氯化聚氯乙烯 温度-40 °C~95 °C
RPP 增强聚丙稀 温度-20 °C~90 °C
PVDF 聚偏二氟乙烯 温度40 °C~140 °C
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
