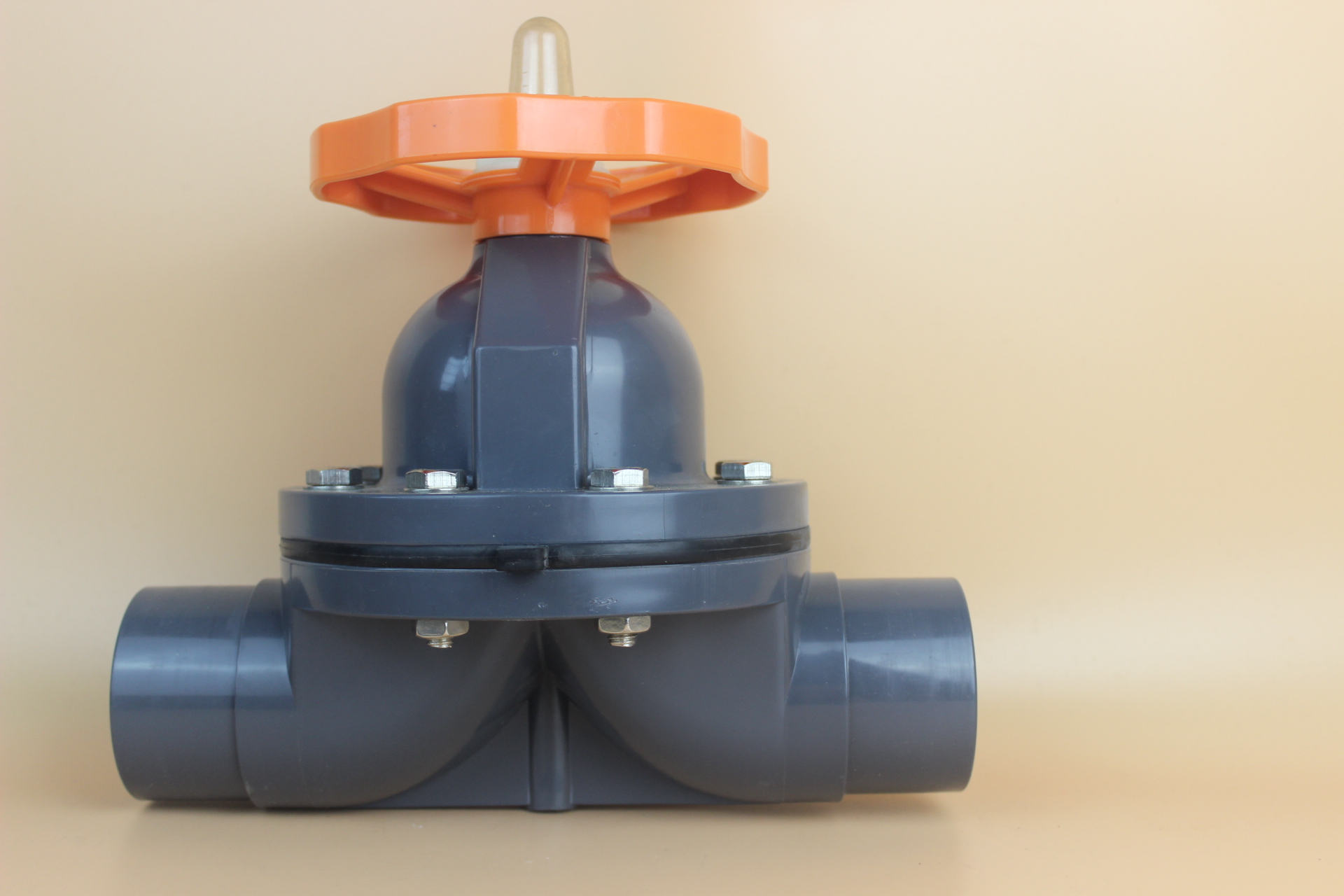

UPVC承插隔膜阀

型号：G61X 更新时间：2020-06-19

特点：UPVC承插隔膜阀压力都是10公斤，可以和16公斤法兰片连接，耐温最低-10度，最高65度，可抗一般的酸性，碱性，氧化性溶液，但却会被芳香剂.碳化氢.酮.酯类等化学物质腐蚀

UPVC承插隔膜阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。UPVC承插隔膜阀适用于各种不同的轻重工业工况以及建筑管道。塑料隔膜阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。

UPVC承插隔膜阀结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，温度-10~+65度
2.过流部件采用UPVC注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。

3.密封件膜片采用EPDM制造，耐折次数≥1200次。

4.采用螺杆升降结构，启闭力矩大，平稳性好。

使用范围：适用于带腐蚀性介质的输送过程的截流。

UPVC承插隔膜阀的安装与使用：

1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。

2.顺时针方向旋手柄为关闭，反之开启。

3.根据指示器位置可判断开启程度。

UPVC承插隔膜阀的特点如下：

　　最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏

　　1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。

　　2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。

　　3、塑料抗腐蚀隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

　　4.一般不宜用于温度高于65度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用

零件材质表：

1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格

UPVC承插隔膜阀尺寸图

塑料原材料名称及适用温度

UPVC     硬聚氯乙烯    温度-10 °C~70 °C
CPVC   氯化聚氯乙烯   温度-40 °C~95 °C
RPP       增强聚丙稀     温度-20 °C~90 °C
PVDF   聚偏二氟乙烯    温度40 °C~140 °C

温馨提示：“UPVC承插隔膜阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
