详细介绍
UPVC电动隔膜阀由本公司自主研发生产，在保证质量的同时，价格也是非常合理，以及在售后我们也做的非常完善。UPVC电动隔膜阀适用于各种不同的轻重工业工况以及建筑管道。UPVC电动隔膜阀广泛应用于：电气、造纸、锅炉、制药、矿山、化工、机械设备管道、电子工业，城市建设等领域。
| 产品名称 | UPVC电动隔膜阀 |
| 产品型号 | G941F-10U |
| 公称通径 | DN15-300 |
| 压力范围 | 1.0MPa |
| 阀体材质 | （RPP.UPVC,CPVC,PVDF,PPH） |
产品介绍：

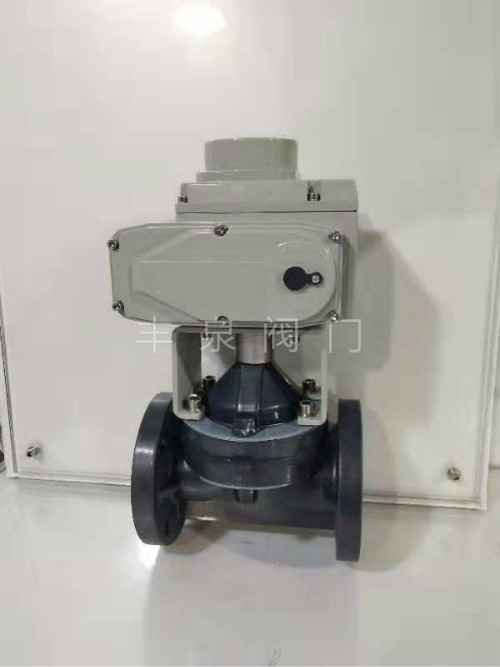

UPVC电动隔膜阀由隔膜阀和电动执行机构两部分组成，它以电动为动力，实与对工艺管道中流体介质流量的调节。
由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故塑料电动隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
UPVC电动隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的独有部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要 。
UPVC电动隔膜阀技术参数和性能
| 电动执行器技术参数 | 隔膜阀阀体参数 | ||
| 电源 | AC220V、DC24V、AC24V、DC220V、AC110V、AC380V | 公称通径 | DN15～DN300 |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.0MPa |
| 任选功能 | 开关型、触点型、开度信号、智能型 | 阀轴材质 | 碳素钢、304/316/316L不锈钢 |
| 动作范围 | 0～90°±5° | 阀体材质 | RPP.UPVC,CPVC,PVDF,PPH |
| 动作时间 | 15秒/30秒/60秒 | 阀板材质 | RPP.UPVC,CPVC,PVDF,PPH |
| 环境温度 | -40°～130° | 阀座密封 | PTFE、EPDM |
| 手动操作 | 附带手柄操作 | 结构形式 | A型 |
| 限 位 | 电气、机械二重限位 | 温度 | EPDM≤80℃、FPM≤130℃ |
| 防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 水、塑料兼容的食品工业化学溶剂 |
| 输入信号 | 0-10，1-5VDC/4-20mA(智能型) | 特点 | 重量轻、耐腐蚀、卫生、流阻小 |
订货说明
1、电源电压：AC220V、DC24V、AC24V、DC220V、AC110V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时 好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
塑料原材料名称及适用温度：
UPVC 硬聚氯乙烯 温度-10°C~80°C
CPVC 氯化聚氯乙烯 温度-20°C~95°C
RPP 增强聚丙稀 温度-14°C~90°C
PVDF 聚偏二氟乙烯 温度-40°C~140°C
PPH 均聚型聚丙烯 温度-14°C~95°C
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
