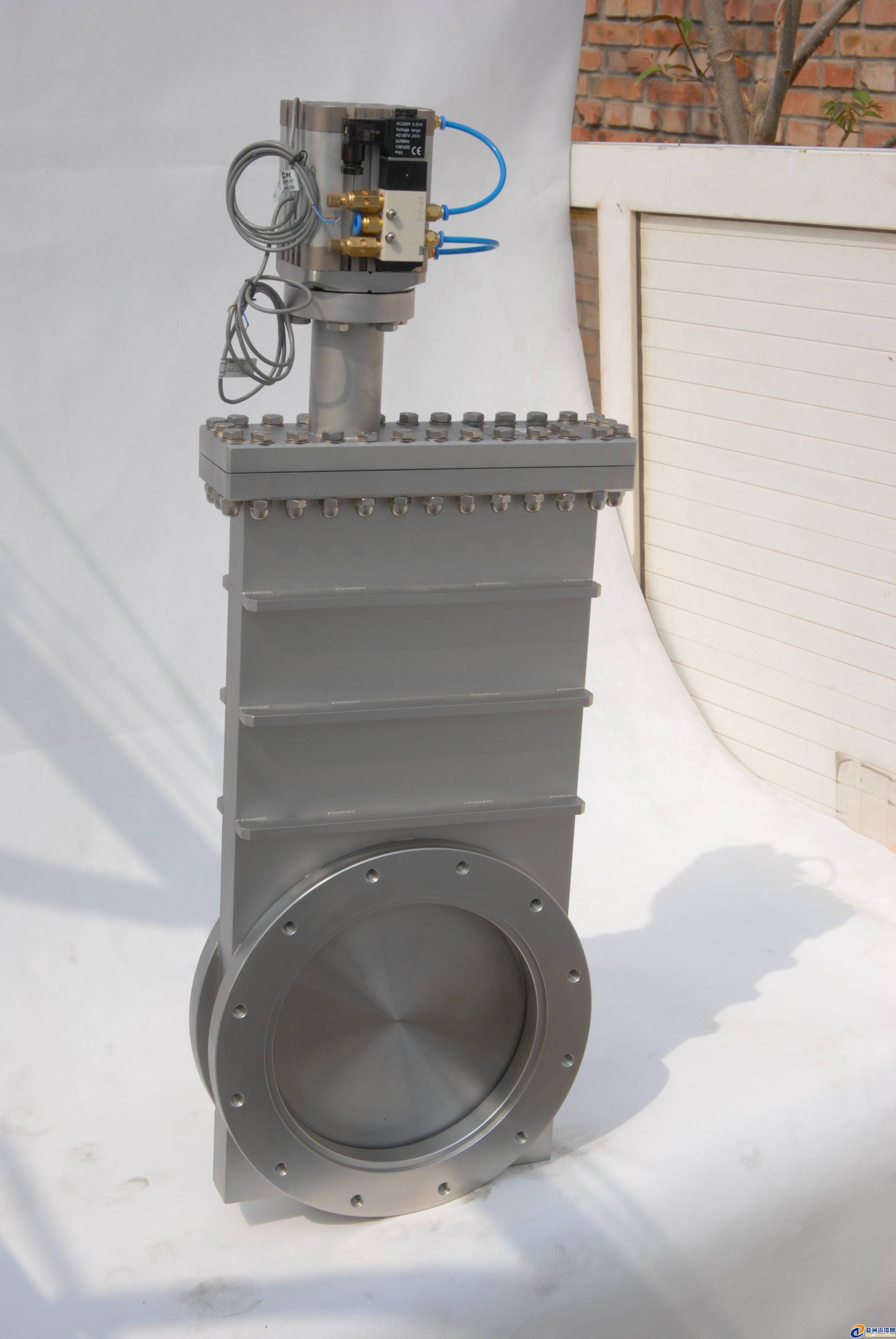

CCQ气动超高真空插板阀

CCQ气动超高真空插板阀

型号:CCQ 更新时间:2020-06-04

特点:CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向,控制执行气缸驱动阀板作上下运动,达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

CCQ气动超高真空插板阀由本公司精心生产的一款真空阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动超高真空插板阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 CCQ气动超高真空插板阀
产品型号 CCQ
公称通径 DN50-800
压力范围 1.3×10-7Pa~6×105Pa
阀体材质 不锈钢(304L/R、316L/R)

 产品介绍:

CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向,控制执行气缸驱动阀板作上下运动,达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
带反馈信号装置。

CCQ气动超高真空插板阀主要技术性能

适用范围:

 105~1.3×10-7Pa

 阀门漏率:

 ≤1.3×10-7Pa.L/S.(DN≤200)
 ≤6.7×10-7Pa.L/S.(DN≥250)

 适用温度:

 -30~+150℃

 阀门开启时阀板两侧的压差:

 ≤2.7×103Pa.

 气源压力:

 0.4~0.6MPa

CCQ气动超高真空插板阀主要零件材料
     阀体、阀板:不锈钢
      密封件:氟橡胶、波纹管(轴封)、丁腈橡胶。

CCQ气动超高真空插板阀外形及连接尺寸(mm)


Model
型号

DN

A

H

D

Do

D1

D2

D3

L

L1

G

E

n-d

法兰标准

CCQ-50

50

60

92

89

72.4

61.6

55.6



515

153

220

65

8-M8

GB6071

CCQ-63

63

65

105

114

92.1

82.6

76.6



566

180

220

80

8-M8

CCQ-80

80

65

130

130

110

99

93



603

200

220

80

16-M8

CCQ-100

100

70

152

152

130.2

120.7

114.7



653

267

220

95

16-M8

CCQ-150

150

70

202

202

181

171.5

165.5



771

350

270

95

20-M8

CCQ-200

200

80

251

253

231.8

222.3

216.6



889

424

270

115

24-M8

CCQ-250

250

85

300

314

288

308

275

271

1127

574

350

140

24-M10

JB5278

CCQ-300

300

85

352

365

338

353

323

318

1197

613

420

140

32-M10



CCQ-320

320

85

372

385

357

379

344

340

1197

613

440

140

36-M10

JB5278

CCQ-400

400

110

456

497

454

480

440

436

1666

810

536

180

36-M12

CCQ-500

500

135

595

590

555

580

540

536

1835

870

640

220

40-M12

CCQ-630

630

135

690

700

658

680

639

635

1930

960

780

280

40-M16

CCQ-800

800

150

880

890

855

880

835

831

2200

1100

950

350

60-M16



温馨提示:“CCQ气动超高真空插板阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
