GUD电动真空球阀由本公司精心生产的一款真空阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动真空球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | GUD电动高真空球阀 |
| 产品型号 | GUD |
| 公称通径 | DN16-100 |
| 压力范围 | 1.3×10-7Pa～6×105Pa |
| 阀体材质 | 不锈钢（304L/R、316L/R） |
产品介绍

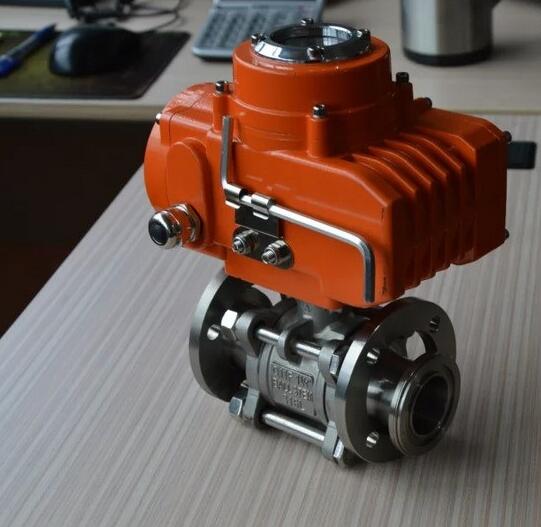

GUD型电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
GUD电动高真空球阀主要零件材料：
阀体、阀盖、阀芯：不锈钢304、316L
密封件：四氟乙烯、氟橡胶、增强聚四氟乙烯、PPL。
用途和使用范围：
GUD球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。
工作原理：
电动执行器带动阀杆，阀杆带动阀球球转 90º达到开关目的。
主要特点：
①密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S改变了球阀不能满足高真空、超高真空的现状；
②开关扭矩小，工作稳定、可靠；
③结构紧凑，重量轻，外形简洁、美观；
④该阀既能适用高真空，又能适用一定的正压力下使用；
⑤由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
主要技术性能：
|
阀门漏率： |
≤1.3×10-4Pa.L/S. |
|
适用温度： |
-30～+150℃ |
|
关闭时间： |
≤30S |
|
适用范围： |
|
|
连接型式： |
使用压力范围(Pa) |
|
活套法兰(GB6070、JB919)： |
0.6×106～1.3×10-4 |
|
焊接法兰(GB6070、JB919)： |
1.6×106～1.3×10-4 |
|
快卸法兰(GB4982) |
0.1×106～1.3×10-4 |
|
螺纹连接： |
1.6×106～1.3×10-4 |
卫生级法兰『GUD电动高真空球阀』连接尺寸：(设计标准：JB919)
|
型号 |
DN |
G |
H |
E |
L |
|
GUD-10(G) |
10 |
1/4" |
153 |
157 |
68 |
|
GUD-16(G) |
16 |
1/2" |
172 |
157 |
72 |
|
GUD-20(G) |
20 |
3/4" |
178 |
157 |
82 |
|
GUD-25(G) |
25 |
1" |
187 |
157 |
90 |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 |
活套法兰『GUD电动高真空球阀』连接尺寸：(设计标准：GB6070)
|
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
快卸法兰『GUD电动高真空球阀』连接尺寸：(设计标准：GB4982)
|
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
