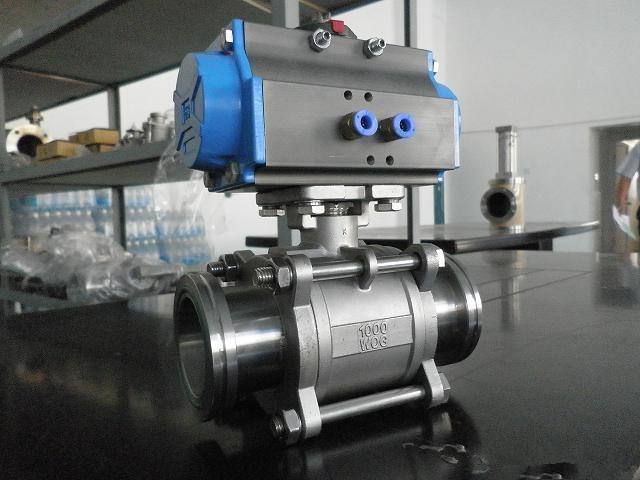

GUQ气动高真空球阀

型号：GUQ 更新时间：2020-06-16

特点：GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。

质量稳定
价格合理
交货快捷

详细介绍

GUQ气动高真空球阀由本公司精心生产的一款真空阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动高真空球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	GUQ气动高真空球阀
产品型号	GUQ
公称通径	DN16-100
压力范围	1.3×10-7Pa～6×105Pa
阀体材质	不锈钢（304L/R、316L/R）

产品介绍

GUQ气动高真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀广泛适用各类气体,液体等正/负压力管道系统,符合GMP标准。

气动真空球阀主要性能：

（1）、漏率:1.3×10-9Pa.M3/S

（2）、压力范围:5×10-7Pa～0.6Mpa

（3）、工作温度:-30℃～+232℃

（4）、气源压力:0.4～0.6 Mpa

（5）、工作介质:水、蒸气、酸、碱

（6）、安装位置:任意

（7）、寿命:≥20000次

（8）、原理:采用气动执行器驱动阀杆转90°达到开关目的。

气动真空球阀主要零件材料：

①阀体：304、316L；

②球体：316L；

③密封件：增强聚四氟乙烯

气动真空球阀特点：

（1）、密封结构设计独特漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；

（2）、开关扭矩小,配置气动执行器小，工作稳定，可靠；

（3）、结构紧凑,重量轻,外形简洁、美观；

（4）、该阀既能适用高真空又能适用一定的正压力下使用由于球阀全通导又能达到超高真空要求,所以气动真空球阀也能适用于加速器真空系统。

气动真空球阀快卸法兰连接尺寸（标准：GB4982）：

型号	DN	A	B	L	H
GUQ-16R	16	30	12.2	75	100
GUQ-20R	20	40	26.2	90	110
GUQ-25R	25	40	26.2	100	125
GUQ-32R	32	55	34.2	110	155
GUQ-40R	40	55	41.2	120	170

气动真空球阀卫生级法兰连接尺寸（标准：ISO-2852）：

型号	DN	A	B	L	H
GUQ-16R	16	34	27.5	75	100
GUQ-20R	20	50.5	43.5	90	110
GUQ-25R	25	50.5	43.5	100	125
GUQ-32R	32	50.5	43.5	110	155
GUQ-40R	40	50.5	43.5	120	170
GUQ-50R	50	64	56.5	135	210
GUQ-65R	65	77.5	70.5	150	260
GUQ-80R	80	91	83.5	200	320
GUQ-100R	100	119	110	250	400

气动真空球阀活套法兰连接尺寸（标准：GB6070）：

型号	DN	A	B	n	c	L	H
GUQ-16R	16	60	45	4	6.6	75	100
GUQ-20R	20	65	50	4	6.6	90	110
GUQ-25R	25	70	55	4	6.6	100	125
GUQ-32R	32	90	70	4	9	110	155
GUQ-40R	40	100	80	4	9	120	170
GUQ-50R	50	110	90	4	9	135	210
GUQ-65R	65	130	110	4	9	150	260
GUQ-80R	80	145	125	8	9	200	320
GUQ-100R	100	165	145	8	9	250	400

温馨提示：“GUQ气动高真空球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
