详细介绍
GIQ气动真空蝶阀由本公司精心生产的一款真空阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动真空蝶阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | GIQ气动真空蝶阀 |
| 产品型号 | GIQ |
| 公称通径 | 1-1/2(40mm)~16(400mm) |
| 压力范围 | 1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s |
| 阀体材质 | SS304/SS304L/SS316/SS316L |

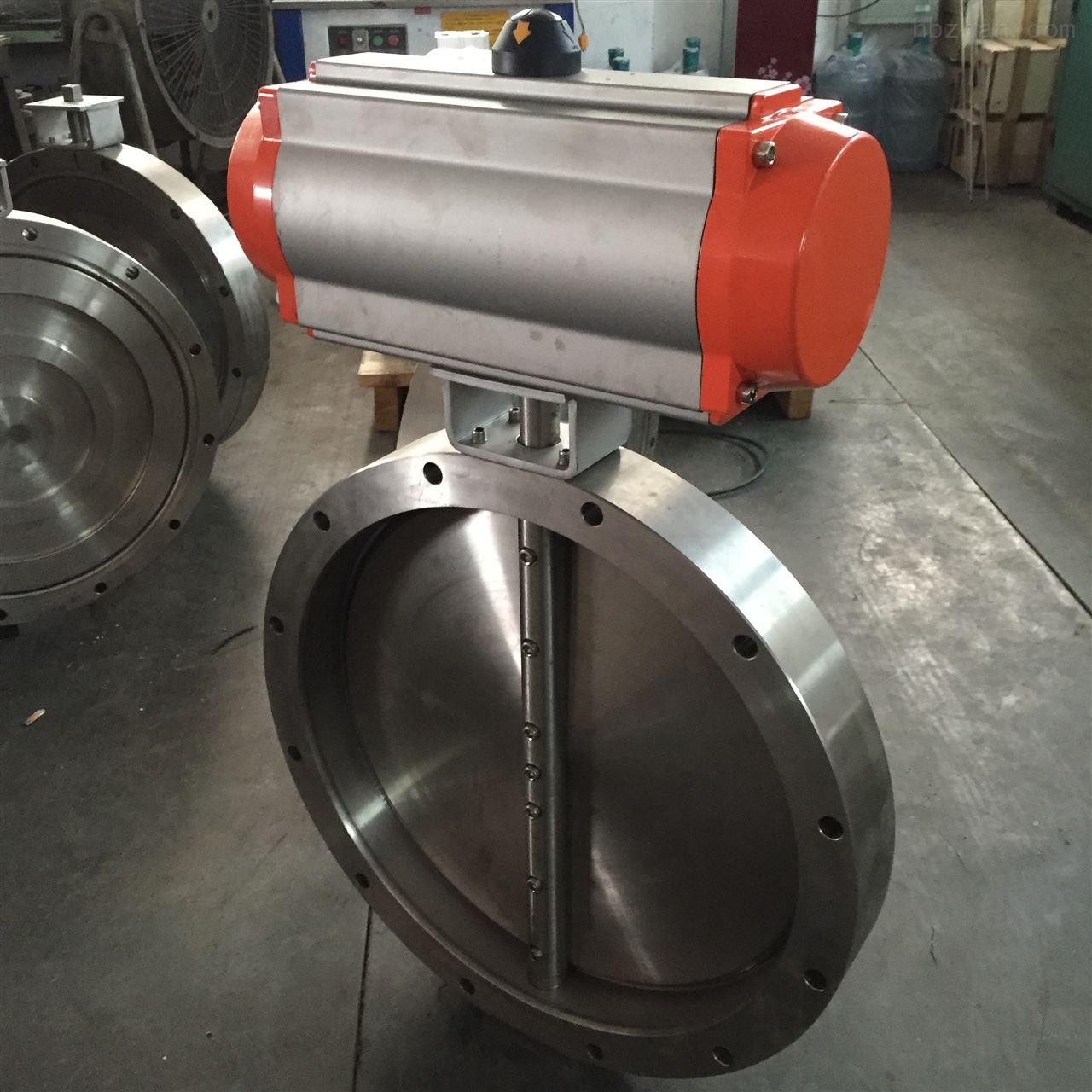

GIQ气动高真空蝶阀概述
GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
GIQ气动高真空蝶阀主要技术性能
|
适用范围： |
105～1.3×10-4Pa |
|
阀门漏率： |
≤1.3×10-4Pa.L/S. |
|
适用温度： |
-25～+80℃(丁腈橡胶) |
|
气源压力： |
0.4～0.6MPa |
|
安装方向： |
任意 |
GIQ气动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。
GIQ 气动高真空蝶阀外形及连接尺寸(mm)
|
Model |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GIQ-40 |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
|
GIQ-50 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
|
GIQ-65 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
|
GIQ-80 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
|
GIQ-100 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
|
GIQ-150 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
|
GIQ-200 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
|
GIQ-250 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
|
GIQ-300 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
|
GIQ-400 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
|
GIQ-500 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
|
GIQ-600 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
|
GIQ-800 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
|
GIQ-1200 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
