详细介绍
SRBB高低篮式过滤器由本公司精心生产的一款过滤器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。篮式过滤器适用于各种不同的轻重工业工况以及建筑管道。过滤器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 高低篮式过滤器 |
| 产品型号 | SRBB |
| 公称通径 | DN15-600 |
| 压力范围 | 1.6-6.4Mpa |
| 阀体材质 | 铸铁_铸钢_不锈钢 |
产品介绍：

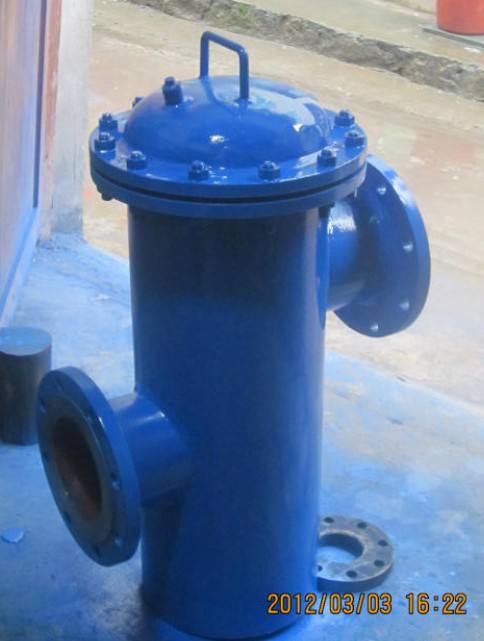

SRBB高低篮式过滤器是除去液体中含有少量固型物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。广泛应用于石油、化工、化纤、医药、食品等行业。蓝式过滤器是过滤器中的佼佼者，它比其它过滤器技术要求高，主要用于管道上，来处理管内高精度液体。SRBB高低篮式过滤器工作原理：该过滤器设计合理，使用方便，可打开上盖拿出滤网处理污物，不会带有污物留在管内，滤网采用40-200目。SRBB高低篮式过滤器作用说明：安装前先检查产品螺丝有没松脱，污物有没带入过滤器内，此产品一事实上要安装在管道进口前（否泵前），安装时请注意流向标志，在使用时一定要定期清理过滤器滤网。SRBB高低篮式过滤器由壳体、排污盖、滤芯、螺柱等组成。网眼总面积是入口管道面积的3-4倍，压差为0.05-0.15，压力在设计有不同。
过滤器的选用
①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
②公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
过滤器结构形式及注意事项：
①过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；②当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
③清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
④如发现不锈钢钢丝网变形或损坏，需马上更换。
SRBB高低篮式过滤器技术参数：
|
公称直径 DN |
φ |
L |
H1 |
H2 |
H |
排放口“ N” |
有效过滤面积 (m2) |
|
25 |
76 |
180 |
110 |
180 |
280 |
R1/2″ |
0.003619 |
|
32 |
76 |
200 |
110 |
180 |
285 |
R1/2″ |
0.003619 |
|
40 |
108 |
260 |
120 |
220 |
340 |
R1/2″ |
0.005718 |
|
50 |
108 |
260 |
120 |
220 |
340 |
R1/2″ |
0.005718 |
|
65 |
133 |
330 |
160 |
270 |
400 |
R1/2″ |
0.009613 |
|
80 |
159 |
340 |
180 |
320 |
460 |
R3/4″ |
0.01539 |
|
100 |
219 |
420 |
220 |
390 |
550 |
R3/4″ |
0.02464 |
|
125 |
273 |
480 |
260 |
450 |
630 |
R3/4″ |
0.03158 |
|
150 |
273 |
500 |
310 |
530 |
720 |
R3/4″ |
0.04866 |
|
200 |
325 |
560 |
390 |
670 |
900 |
R3/4″ |
0.07858 |
|
250 |
426 |
660 |
480 |
800 |
1070 |
M20*1.5 |
0.12005 |
|
300 |
478 |
750 |
640 |
1040 |
1360 |
M20*1.5 |
0.16537 |
|
400 |
530 |
850 |
640 |
1100 |
1500 |
M20*2.0 |
|
|
500 |
630 |
1050 |
640 |
1200 |
1600 |
M20*2.0 |
|
|
600 |
800 |
1380 |
700 |
1300 |
2000 |
M20*2.0 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
