详细介绍
拉杆式伸缩过滤器由本公司精心生产的一款过滤器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。拉杆式伸缩过滤器适用于各种不同的轻重工业工况以及建筑管道。过滤器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 拉杆伸缩过滤器 |
| 产品型号 | YSTF(Y型) |
| 公称通径 | DN50-DN400 |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸铁，铸钢，不锈钢(304L/R、316L/R) |
产品介绍：

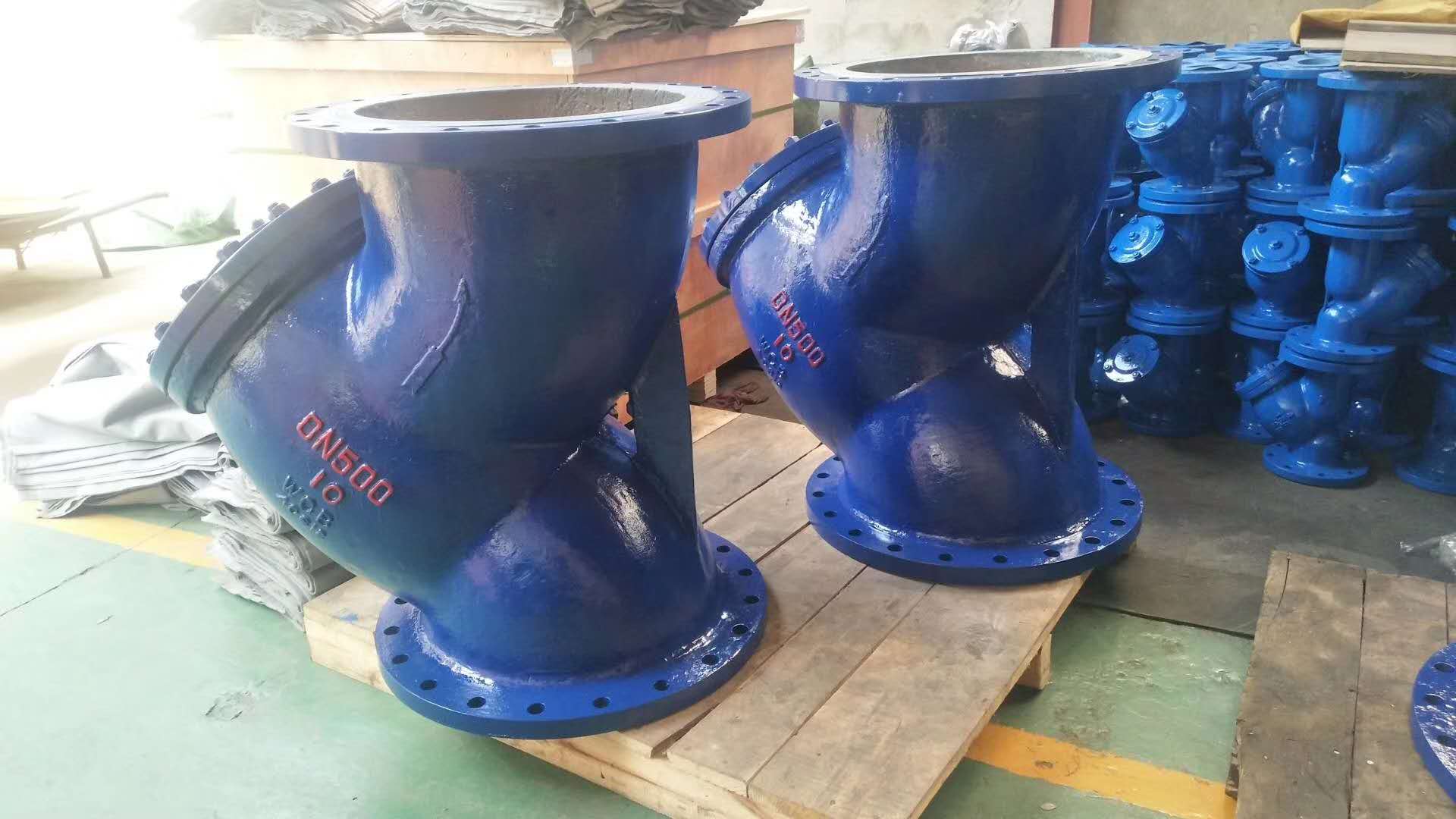

拉杆式伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备之正常使用。
拉杆式伸缩过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
过滤器的选用
①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
②公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
过滤器结构形式及注意事项：
①过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；②当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
③清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
④如发现不锈钢钢丝网变形或损坏，需马上更换。
YSTF拉杆伸缩过滤器主要叁数:
|
型号 |
公称压力（MPa） |
耐压验压力（MPa） |
工作压力（MPa） |
|
YSTF-10 |
1.0 |
1.1 |
1.0 |
|
YSTF-16 |
1.6 |
1.76 |
1.6 |
YSTF拉杆伸缩过滤器主要零部件
|
零件名称 |
管体 |
滤网 |
伸缩拉杆 |
O型圈 |
|
材料 |
灰铸铁或球墨铸铁铸钢 |
不锈钢 |
碳钢镀锌 |
丁腈橡胶 |
YSTF拉杆伸缩过滤器主要尺寸:
|
公称通径（mm） |
L |
H |
H1 |
|
50 |
300 |
155 |
195 |
|
65 |
320 |
183 |
245 |
|
80 |
380 |
210 |
295 |
|
100 |
430 |
250 |
344 |
|
125 |
500 |
305 |
415 |
|
150 |
550 |
358 |
485 |
|
200 |
650 |
450 |
602 |
|
250 |
775 |
503 |
718 |
|
300 |
900 |
578 |
815 |
|
350 |
1025 |
598 |
844 |
|
400 |
1150 |
618 |
872 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
