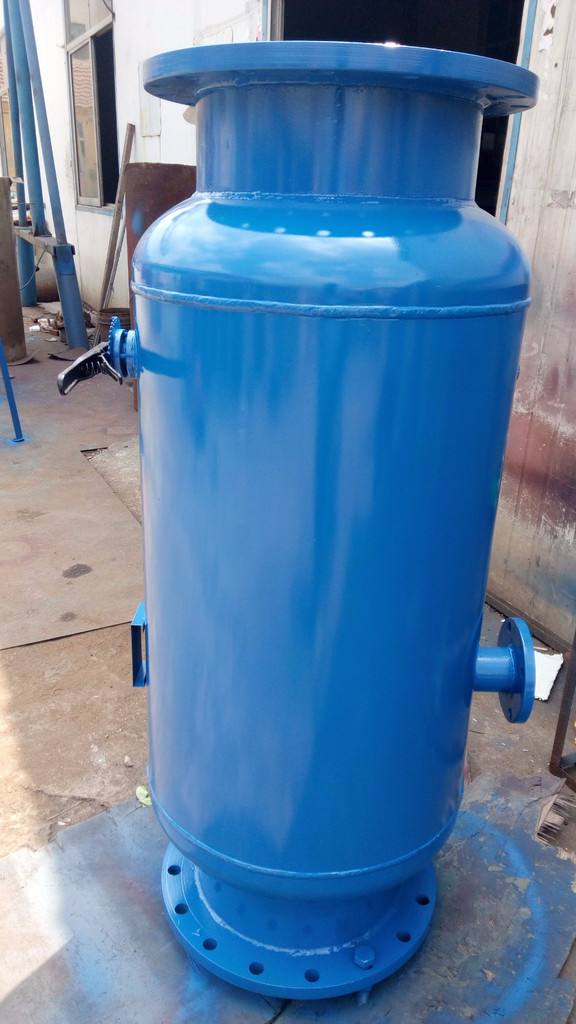

ZPG自动反冲洗排污过滤器

ZPG自动反冲洗排污过滤器

型号:ZPG 更新时间:2020-06-03

特点:正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

ZPG自动反冲洗排污过滤器由本公司精心生产的一款过滤器,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。自动反冲洗排污过滤器适用于各种不同的轻重工业工况以及建筑管道。过滤器广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 自动反冲洗排污过滤器
产品型号 ZPG-L/I型
公称通径 DN15-300
压力范围 1.6-2.5MPa
阀体材质 铸钢_不锈钢

产品介绍:

P型自动反冲洗排污过滤器是采用机械滤网对待处理水的颗粒SS进行分离,并依靠本身管网压力,进行不停机自动排除污物的设备,法兰式管道安装。

【一】产品应用:P型过滤器适用于各种带压水系统,如工业各种洁循环、浊循环系统;各种工艺水系统;各种供水系统等,用于去除水中的各种无机杂质,确保系统和设备的可靠安全运行,特别是对需要24小时连续不停顿运行的系统尤为适宜。

【二】产品特点:

①、可连续在线不间断运行,不必设旁通回路,反冲洗时系统继续运行不停顿;

②、过滤和反洗效果精良;

③、滤筒采用不锈钢制造,有较强的抗腐蚀能力,使用寿命长;

④、过滤精度:

A.采用不锈钢楔形条时,d=0.5-2.0mm,常规1.2mm

B.采用不锈钢冲孔板时,d=2.5-4.0mm

【三】工作原理及设备选型:

(1) P型过滤器的工作原理:

①、正常过滤:当过滤器需要进行正常过滤工作时,将水流导向阀处于开启状态,水流由入口进入过滤器,通过滤网时大量的杂质被截留在滤网内侧,洁净的水通过滤网由出口排出过滤器;

②、反洗排污:当过滤器需要排污清洗时,关闭水流导向阀,打开排污阀,水流由入口进入后经过水流导向阀前的滤网过滤后,一部分由过滤器的出口流出,一部分由滤网的外侧经过滤网进入导向阀后的滤网内侧,冲洗滤网内的杂质由排污口排除,对滤网进行了彻底的清洗,且整个清洗过程不需要系统停止运行。

③、过滤器控制:手动:采用手动开启机构,人工进行工况切换。自动:电动开启机构分定时控制和压差控制两种方式,采用定时控制时,设有微电脑定时时控开关,可按设定时间要求实现自动清洗排污;采用压差控制时,安装有差压控制器,当进出水口的压差达到设定值(一般取为0.04MPa)时, 可实现自动清洗排污,不需要进行人工操作。此时排污口安装电动排污阀,水流导向阀和电动排污阀实现联动。

④、P型过滤器结构:P型过滤器由优质的碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置组成。所有阀门可采用手动,也可采用电动自动阀。
(2)设备选型:设备规格一般按系统管道的公称尺寸确定,即设备的出入口公称尺寸应和系统管道的公称尺寸一致;规格参数表中的最大流量是按流速2.8m/s计算的,设计流量是按流速1.5m/s计算的,最大流量是指短时间内允许通过的流量。设计流量还和过滤系数有关,表中数据是按照过滤系数为3.5-4时选取的,如过滤系数减小,设计流量应降低,如过滤精度增加,设计流量可增加,但不超过最大流量值。当设备的设计流量达不到系统设计的要求时,应增大设备的规格,直至满足为止。

【四】直通式自动冲洗排污原理图:

【五】直角式自动冲洗排污原理图:

【七】P型(直通式)自动排污过滤器结构图及主要连接尺寸:

型号

L

A

B

D

排污口DN

ZPG-I-40

245

185

63

90

15

ZPG-I-50

255

190

70

100

15

ZPG-I-65

270

195

83

120

20

ZPG-I-80

320

232

96

140

25

ZPG-I-100

350

260

128

180

32

ZPG-I-125

438

326

162

200

40

ZPG-I-150

525

390

189

230

50

ZPG-I-200

700

520

220

280

65

ZPG-I-250

875

650

255

330

80

ZPG-I-300

1050

780

294

380

100

ZPG-I-350

1200

885

331

450

125

ZPG-I-400

1400

1040

377

480

150

ZPG-I-450

1550

1145

420

500

150

ZPG-I-500

1700

1250

462

580

150

ZPG-I-600

2000

1460

537

650

200

ZPG-I-700

2280

1720

607

700

200

ZPG-I-800

2500

1900

685

820

200

ZPG-I-900

2800

2180

785

880

200

ZPG-I-1000

3120

2470

860

920

250

ZPG-I-1100

3450

2780

915

960

250

ZPG-I-1200

3700

3000

965

1040

250

ZPG-I-1500

4470

3650

1220

1400

250

【八】P型(直角式)自动排污过滤器结构图及主要连接尺寸:

型号

L

A

B

C

D

排污口DN

ZPG-L-40

320

170

80

226

90

15*

ZPG-L-50

350

185

90

244

100

15*

ZPG-L-65

380

200

100

270

120

20*

ZPG-L-80

445

230

120

310

140

25*

ZPG-L-100

536

265

160

365

180

32*

ZPG-L-125

624

315

190

440

200

40

ZPG-L-150

728

375

220

520

230

50

ZPG-L-200

884

500

260

670

280

65

ZPG-L-250

1120

625

310

830

330

80

ZPG-L-300

1310

750

350

1000

380

100

ZPG-L-350

1514

875

410

1180

450

125

ZPG-L-400

1730

1000

470

1350

480

150

ZPG-L-450

1896

1125

510

1500

500

150

ZPG-L-500

2080

1250

550

1680

580

150

ZPG-L-600

2490

1500

650

2000

650

200

ZPG-L-700

2680

1600

680

2150

700

200

ZPG-L-800

2880

1750

700

2300

820

200

ZPG-L-900

3150

1850

800

2480

880

200

ZPG-L-1000

3370

2000

900

2675

920

250

ZPG-L-1100

3610

2100

1000

2900

960

250

ZPG-L-1200

3850

2250

1100

3050

1040

250

ZPG-L-1500

4700

2800

1200

3800

1400

250

过滤器结构形式及注意事项:
①过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;②当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;
③清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
④如发现不锈钢钢丝网变形或损坏,需马上更换。

温馨提示:“ZPG自动反冲洗排污过滤器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
