详细介绍

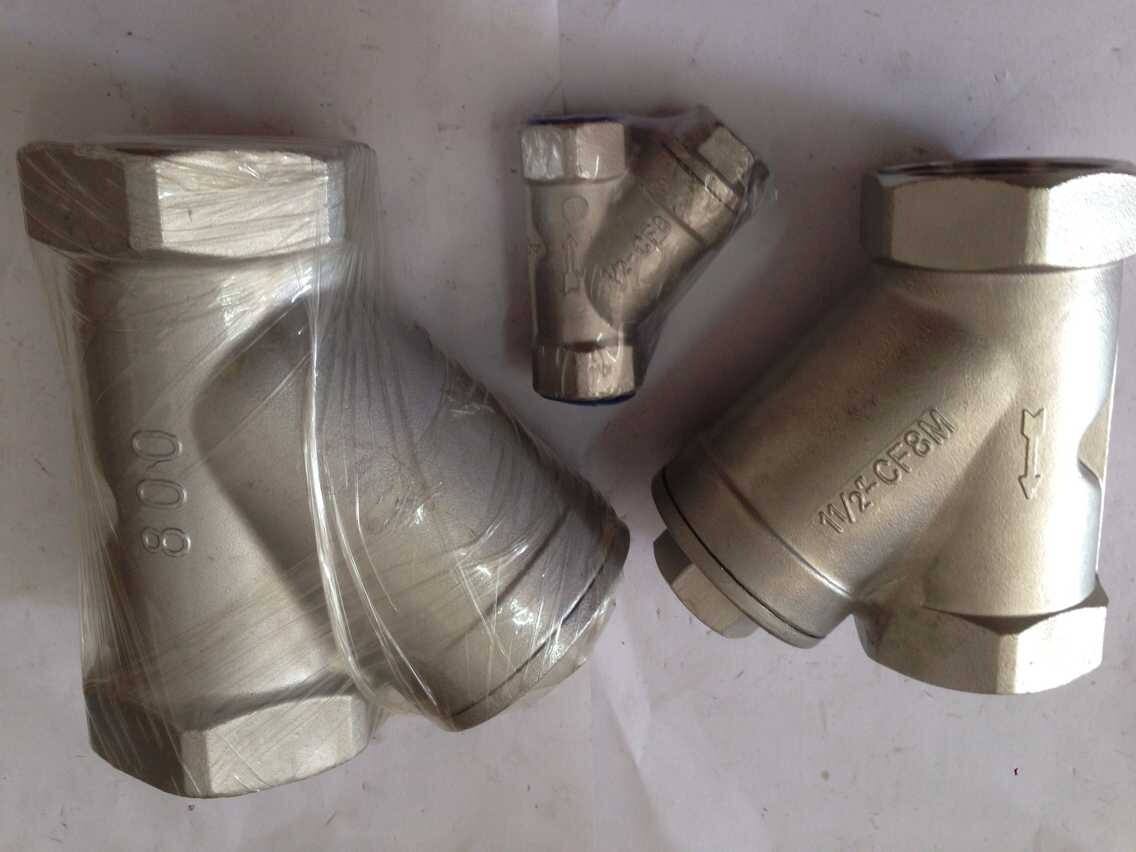

SG11W不锈钢内螺纹Y型过滤器由本公司精心生产的一款过滤器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。不锈钢内螺纹Y型过滤器适用于各种不同的轻重工业工况以及建筑管道。过滤器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 不锈钢内螺纹Y型过滤器 |
| 产品型号 | GL11W |
| 公称通径 | DN15-DN50mm |
| 压力范围 | 1.6MPa-4.0MPa |
| 阀体材质 | 不锈钢304、316、316L |
产品介绍：
1、Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。
2、Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。
应用范围：
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
不锈钢过滤器的选用
①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
②公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
不锈钢过滤器结构形式及注意事项：
①过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；②当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
③清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
④如发现不锈钢钢丝网变形或损坏，需马上更换。
标准规范：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产。
零部件材料：
|
壳体材质 |
碳钢WCB、黄铜B62、不锈钢304 |
不锈钢304、316、316L |
|
滤框滤网材质 |
不锈钢304、316、316L |
|
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
|
|
防爆级别 |
BS5501:IIA、IIB、IIC |
|
|
环境温度（℃） |
-30~380 |
-80~450 |
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
过滤精度（目/in） |
10~300 |
|
技术参数：
| 型号 | 连接形式 | 公称压力（MPa） | 耐压试验压（MPa） | 工作压力（MPa） | 壳体材料 | 过滤网材料 | 网眼总面积 |
| GL11H/W-16 | 法兰 | 1.6 | 1.76 | 1.6 | 不锈钢 | 不锈钢 | 3～4DN |
| GL11H/W-25 | 法兰 | 2.5 | 2.75 | 2.5 | 不锈钢 | ||
| GL11H/W-40 | 法兰 | 4.0 | 4.40 | 4.0 | 不锈钢 |
| 壳体材质 | 滤框滤网材质 | S密封件 | 工作温度（℃） | 操作压力 | 连接方式 | |
| 碳钢 | 见不锈钢滤芯技术特性表 |
金属缠绕 丁腈橡胶NBR 聚四氟乙烯PTFE |
碳钢 | -20～250℃ | 0.6～5.0MPa |
螺纹连接 法兰连接 对焊连接 |
| 黄铜 | 黄铜 | |||||
| 碳钢衬PTFE | CS/PTFE | |||||
| 不锈钢304 | 不锈钢 | -80～450℃ | ||||
| 不锈钢 316L | ||||||
有效过滤器面积：
| ～目数/in | ～孔数/in | 可截粒径(u) | 丝径(mm) | 有效过滤面积% |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |
产品尺寸图：
|
SIZE |
ΦD |
H |
L |
|
1/4" |
10 |
51 |
65 |
|
3/8" |
12 |
51 |
65 |
|
1/2" |
15 |
51 |
65 |
|
3/4" |
20 |
60 |
80 |
|
1" |
25 |
72 |
90 |
|
1-1/4" |
32 |
77 |
105 |
|
1-1/2" |
40 |
87 |
120 |
|
2" |
50 |
103 |
140 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
