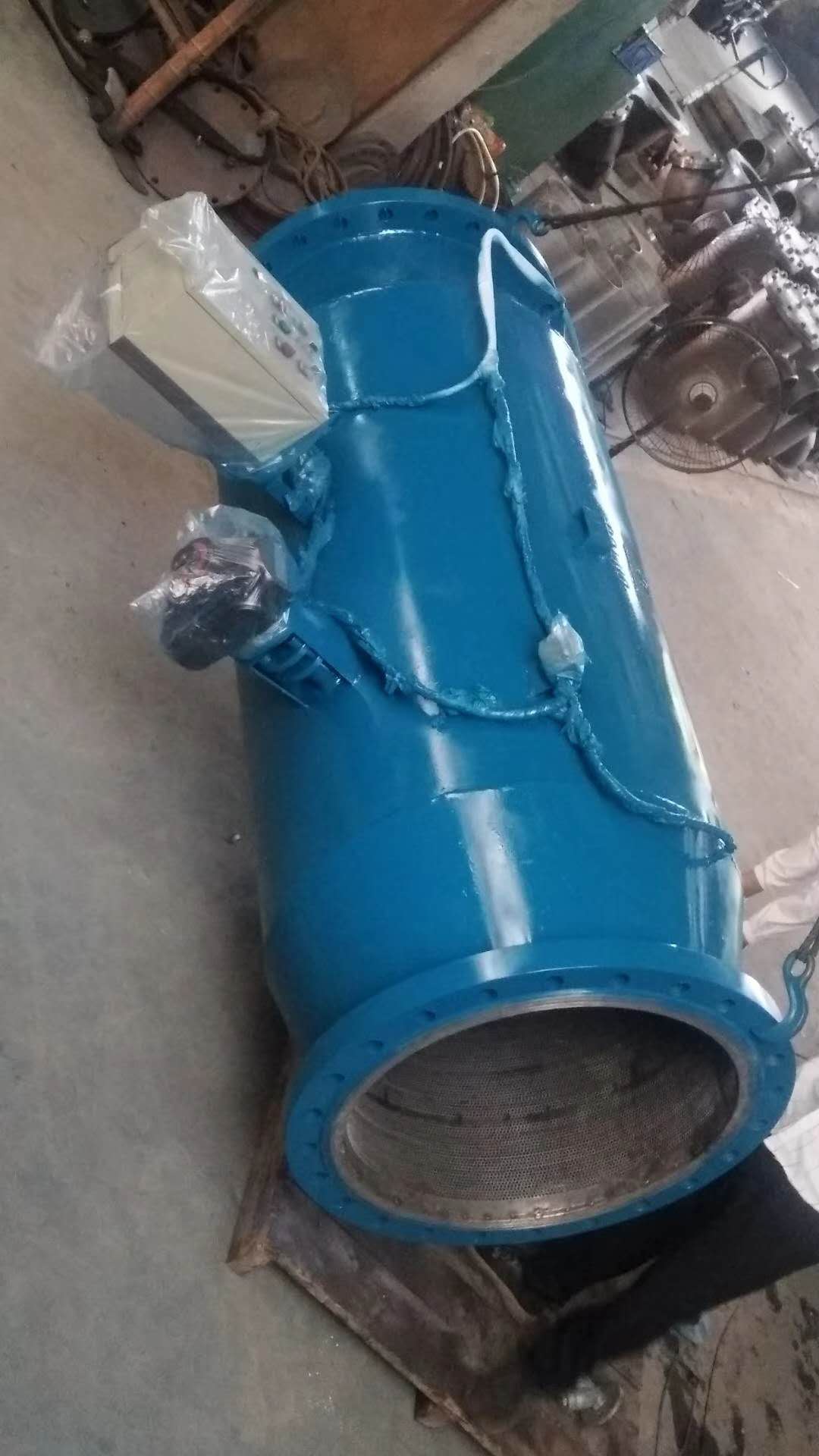

YPG全自动反冲洗排污过滤器

型号：YPG 更新时间：2020-06-03

特点：定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污

质量稳定
价格合理
交货快捷

详细介绍

YPG全自动反冲洗排污过滤器由本公司精心生产的一款过滤器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。自动反冲洗排污过滤器适用于各种不同的轻重工业工况以及建筑管道。过滤器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	全自动反冲洗排污过滤器
产品型号	YPG-L/I型
公称通径	DN15-300
压力范围	1.6-2.5MPa
阀体材质	铸钢_不锈钢

产品介绍：

P型全自动反冲洗排污过滤器是采用机械滤网对待处理水的颗粒SS进行分离，并依靠本身管网压力，进行不停机自动排除污物的设备，法兰式管道安装。

【一】产品应用：P型过滤器适用于各种带压水系统，如工业各种洁循环、浊循环系统；各种工艺水系统；各种供水系统等，用于去除水中的各种无机杂质，确保系统和设备的可靠安全运行，特别是对需要24小时连续不停顿运行的系统尤为适宜。

【二】产品特点：

①、可连续在线不间断运行，不必设旁通回路，反冲洗时系统继续运行不停顿；

②、过滤和反洗效果精良；

③、滤筒采用不锈钢制造，有较强的抗腐蚀能力，使用寿命长；

④、过滤精度：

A.采用不锈钢楔形条时，d=0.5-2.0mm，常规1.2mm

B.采用不锈钢冲孔板时，d=2.5-4.0mm

【三】工作原理及设备选型：

（1） P型过滤器的工作原理：

①、正常过滤：当过滤器需要进行正常过滤工作时，将水流导向阀处于开启状态，水流由入口进入过滤器，通过滤网时大量的杂质被截留在滤网内侧，洁净的水通过滤网由出口排出过滤器；

②、反洗排污：当过滤器需要排污清洗时，关闭水流导向阀，打开排污阀，水流由入口进入后经过水流导向阀前的滤网过滤后，一部分由过滤器的出口流出，一部分由滤网的外侧经过滤网进入导向阀后的滤网内侧，冲洗滤网内的杂质由排污口排除，对滤网进行了彻底的清洗，且整个清洗过程不需要系统停止运行。

③、过滤器控制：手动：采用手动开启机构，人工进行工况切换。自动：电动开启机构分定时控制和压差控制两种方式，采用定时控制时，设有微电脑定时时控开关，可按设定时间要求实现自动清洗排污；采用压差控制时，安装有差压控制器，当进出水口的压差达到设定值（一般取为0.04MPa）时, 可实现自动清洗排污，不需要进行人工操作。此时排污口安装电动排污阀，水流导向阀和电动排污阀实现联动。

④、P型过滤器结构：P型过滤器由优质的碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置组成。所有阀门可采用手动，也可采用电动自动阀。
（2）设备选型：设备规格一般按系统管道的公称尺寸确定，即设备的出入口公称尺寸应和系统管道的公称尺寸一致；规格参数表中的最大流量是按流速2.8m/s计算的，设计流量是按流速1.5m/s计算的，最大流量是指短时间内允许通过的流量。设计流量还和过滤系数有关，表中数据是按照过滤系数为3.5-4时选取的，如过滤系数减小，设计流量应降低，如过滤精度增加，设计流量可增加，但不超过最大流量值。当设备的设计流量达不到系统设计的要求时，应增大设备的规格，直至满足为止。

【四】直通式自动冲洗排污原理图：

【五】直角式自动冲洗排污原理图：

【七】P型（直通式）自动排污过滤器结构图及主要连接尺寸：

型号	L	A	B	D	排污口DN
YPG-I-40	245	185	63	90	15
YPG-I-50	255	190	70	100	15
YPG-I-65	270	195	83	120	20
YPG-I-80	320	232	96	140	25
YPG-I-100	350	260	128	180	32
YPG-I-125	438	326	162	200	40
YPG-I-150	525	390	189	230	50
YPG-I-200	700	520	220	280	65
YPG-I-250	875	650	255	330	80
YPG-I-300	1050	780	294	380	100
YPGI-350	1200	885	331	450	125
YPG-I-400	1400	1040	377	480	150
YPG-I-450	1550	1145	420	500	150
YPG-I-500	1700	1250	462	580	150
YPG-I-600	2000	1460	537	650	200
YPG-I-700	2280	1720	607	700	200
YPG-I-800	2500	1900	685	820	200
YPG-I-900	2800	2180	785	880	200
YPG-I-1000	3120	2470	860	920	250
YPG-I-1100	3450	2780	915	960	250
YPG-I-1200	3700	3000	965	1040	250
YPG-I-1500	4470	3650	1220	1400	250

【八】P型（直角式）自动排污过滤器结构图及主要连接尺寸：

型号	L	A	B	C	D	排污口DN
YPG-L-40	320	170	80	226	90	15*
YPG-L-50	350	185	90	244	100	15*
YPG-L-65	380	200	100	270	120	20*
YPG-L-80	445	230	120	310	140	25*
YPG-L-100	536	265	160	365	180	32*
YPG-L-125	624	315	190	440	200	40
YPG-L-150	728	375	220	520	230	50
YPG-L-200	884	500	260	670	280	65
YPG-L-250	1120	625	310	830	330	80
YPG-L-300	1310	750	350	1000	380	100
YPG-L-350	1514	875	410	1180	450	125
YPG-L-400	1730	1000	470	1350	480	150
YPG-L-450	1896	1125	510	1500	500	150
YPG-L-500	2080	1250	550	1680	580	150
YPG-L-600	2490	1500	650	2000	650	200
YPG-L-700	2680	1600	680	2150	700	200
YPG-L-800	2880	1750	700	2300	820	200
YPG-L-900	3150	1850	800	2480	880	200
YPG-L-1000	3370	2000	900	2675	920	250
YPG-L-1100	3610	2100	1000	2900	960	250
YPG-L-1200	3850	2250	1100	3050	1040	250
YPG-L-1500	4700	2800	1200	3800	1400	250

【九】、全自动反冲洗排污过滤器技术参数

流量 15m3/h～7900m3/h

过滤网规格 DN40～80 1.6mm

DN100～600 2.0mm

DN700～1000 3.0mm（也可按用户要求）

工作压力 DN<600 1.6MPa DN>600 1.0Mpa

介质水及液体

温度范围 ≤180℃

电动执行器电源 AC380V，AC220V/50HZ

【十】、全自动反冲洗排污过滤器性能特点与安装

1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式，可全自动进行过滤器排污清洗，并保证过滤器的高效使用。
3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示，及相应信号的输出，操作简便。
4、冲洗、反冲洗时间可调整，排污量小于正常工作流量的10%。
5、安装参照KL-ZPW自动反冲洗排污过滤器。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地，以确保安全。

过滤器结构形式及注意事项：
①过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；②当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；
③清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
④如发现不锈钢钢丝网变形或损坏，需马上更换。

温馨提示：“YPG全自动反冲洗排污过滤器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
