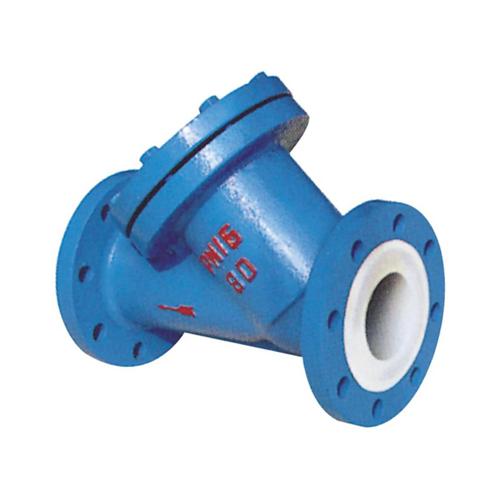

GL41F46衬氟Y型过滤器

型号：GL41F46 更新时间：2020-06-03

特点：Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。

质量稳定
价格合理
交货快捷

详细介绍

GL41F46衬氟Y型过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。

衬氟Y型过滤器法兰尺寸

法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准
法兰尺寸PN2.5MPa按GB9113.4-88标准

衬氟Y型过滤器规格型号

产品型号：GL41F46
公称压力：1.0～2.5MPa
公称通径：20～200mm。

零件名称		碳钢	不锈钢
零件名称		C	P	R	PL	RL
阀体、阀盖		WCB	CF8	CF8M	CF3	CF3M
内衬材料	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯)、PE(超高分子量聚乙烯)
过滤网	PTFE(F4)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

主要外形尺寸
PN1.0MPa下的衬氟Y型过滤器外形尺寸：

DN	L	L1	D	D1	D2	f	b	z-d
15	150	160	95	65	45	3	16	4-14
20	150	170	105	75	55	3	18	4-14
25	160	220	115	85	65	3	18	4-14
32	180	220	140	100	75	3	18	4-18
40	200	280	150	110	85	3	18	4-18
50	230	280	165	125	100	3	18	4-18
65	290	330	185	145	120	3	18	8-18
80	310	340	200	160	135	3	20	8-18
100	350	420	220	180	155	3	20	8-18
125	400	480	250	210	185	4	22	8-18
150	480	500	285	240	210	4	22	8-22
200	600	560	340	295	265	4	24	8-22

PN1.6MPa下的衬氟Y型过滤器外形尺寸：

DN	L	L1	D	D1	D2	f	b	z-d
15	150	160	95	65	45	3	16	4-14
20	150	170	105	75	55	3	18	4-14
25	160	220	115	85	65	3	18	4-14
32	160	220	140	100	75	3	18	4-18
40	200	280	150	110	85	3	18	4-18
50	220	280	165	125	100	3	18	4-18
65	290	330	185	145	120	3	18	8-18
80	310	340	200	160	135	3	20	8-18
100	350	420	220	180	155	3	20	8-18
125	400	480	250	210	185	4	22	8-18
150	480	500	285	240	210	4	22	8-22
200	550	560	340	295	265	4	24	12-22

PN2.5MPa下的衬氟Y型过滤器外形尺寸：

DN	L	L1	D	D1	D2	f	b	z-d
15	150	160	95	65	45	3	16	4-14
20	150	170	105	75	55	3	18	4-14
25	160	220	115	85	65	3	18	4-14
32	180	220	140	100	75	3	18	4-18
40	200	280	150	110	85	3	18	4-18
50	230	280	165	125	100	3	20	4-18
65	290	330	185	145	120	3	22	8-18
80	310	340	200	160	135	3	24	8-18
100	350	420	235	190	155	3	24	8-22
125	400	480	270	220	185	4	26	8-26
150	480	500	300	250	210	4	28	8-26
200	600	560	360	310	275	4	30	12-26

温馨提示：“GL41F46衬氟Y型过滤器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
