详细介绍
YTS手摇刷式过滤器由本公司精心生产的一款过滤器,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。手摇刷式过滤器适用于各种不同的轻重工业工况以及建筑管道。过滤器广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
产品名称 | 手摇刷式过滤器 |
产品型号 | YTS |
公称通径 | DN50-350 |
压力范围 | 1.6MPa |
阀体材质 | 铸铁,铸钢,不锈钢(304L/R、316L/R) |
产品介绍:

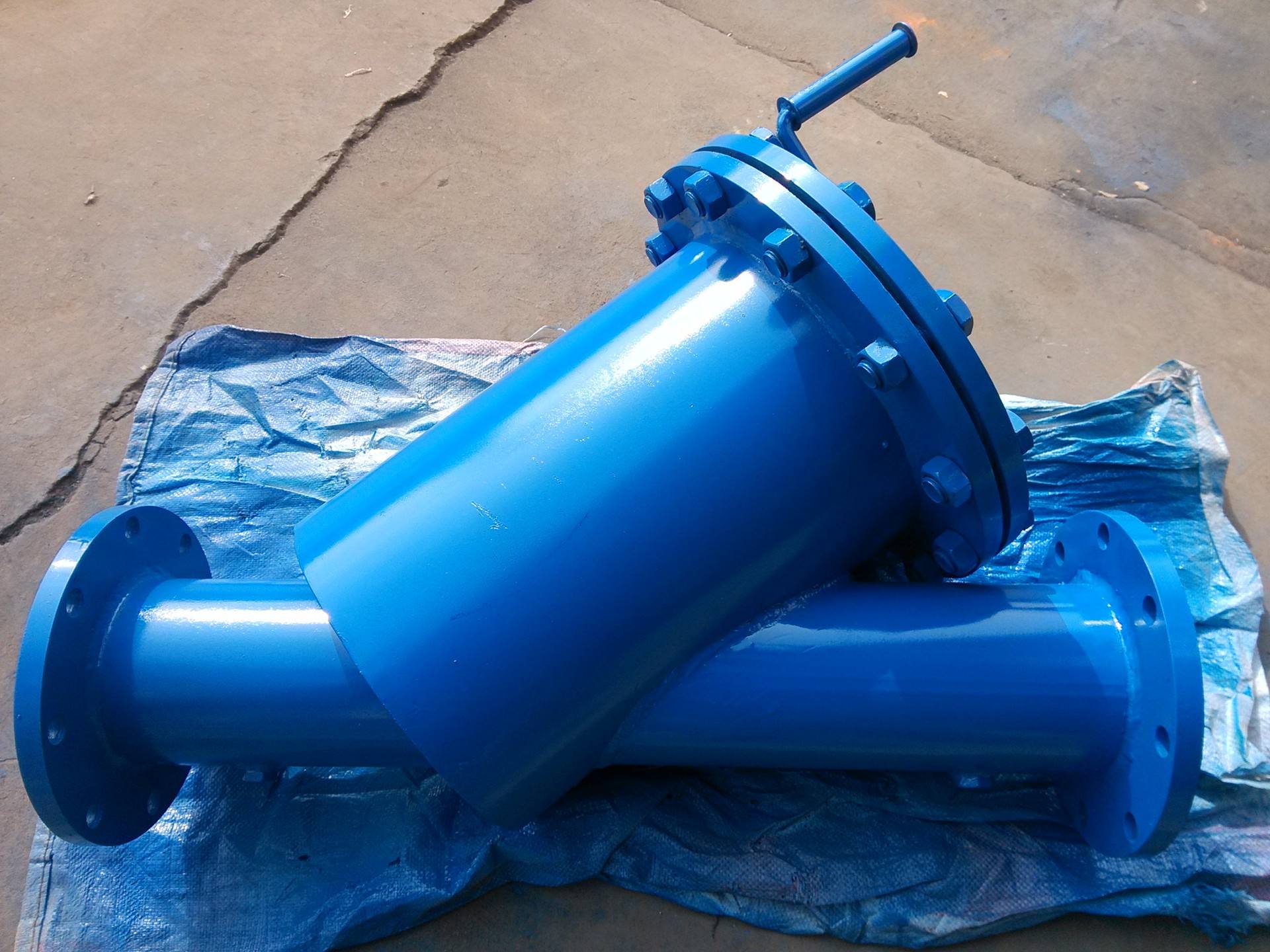

S型手摇刷式过滤器,结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖,刷式装置安装在不锈钢网内部,过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出,刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网,外壳为优质碳钢筒体。
主要技术参数:①、工作压力:≤1.6 MPa ②、工作温度:≤150℃ ③、滤网规格:8~25目/in ④、阻力损失:≤1.5KPa ⑤、功效明显:YTS手摇刷式过滤器结构合理,能有效过滤并迅速排出污物。⑥、操作简单:只需人工转动手柄开启排污阀即可,排污时间仅数秒,工作量小,劳动强度低。⑦、质量可靠:转动轴采用机械密封,手柄转动灵活,并且克服传统填料式密封易渗漏的缺点。
S型手摇刷式过滤器主要外形及连接尺寸:
型号 |
公称直径 |
φ |
L |
L1 |
L2 |
L3 |
H |
流量 |
重量 |
YTS-50 |
50 |
159 |
300 |
600 |
80 |
810 |
650 |
19 |
58 |
YTS-80 |
80 |
159 |
300 |
600 |
80 |
810 |
660 |
50 |
66 |
YTS-100 |
100 |
219 |
300 |
600 |
80 |
810 |
670 |
80 |
76 |
YTS-125 |
125 |
219 |
350 |
650 |
80 |
820 |
680 |
125 |
88 |
YTS-150 |
150 |
273 |
350 |
650 |
80 |
950 |
720 |
180 |
114 |
YTS-200 |
200 |
325 |
525 |
750 |
80 |
1050 |
850 |
320 |
154 |
YTS-250 |
250 |
377 |
650 |
850 |
80 |
1350 |
1050 |
490 |
260 |
YTS-300 |
300 |
426 |
700 |
950 |
100 |
1740 |
1360 |
710 |
405 |
YTS-350 |
350 |
478 |
820 |
1170 |
100 |
2350 |
1740 |
970 |
580 |
S型手摇刷式过滤器安装说明:
1、S型手摇刷式过滤器安装简单,只需要按照设备桶体上箭号指示方向连接在管路上。
2、设计时应尽量考虑排污口在下部,便于杂物的顺利排放。
3、排污管就近接人排水沟,且应保持排污顺畅。
4、为了便于观察过滤状况,应在进出口安装压力表。
5、排污时,应适当开启排污阀,再转动手柄,清理污物。
6、排污时,应根据排污情况,转动手柄,对过滤网进行清理。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
