详细介绍

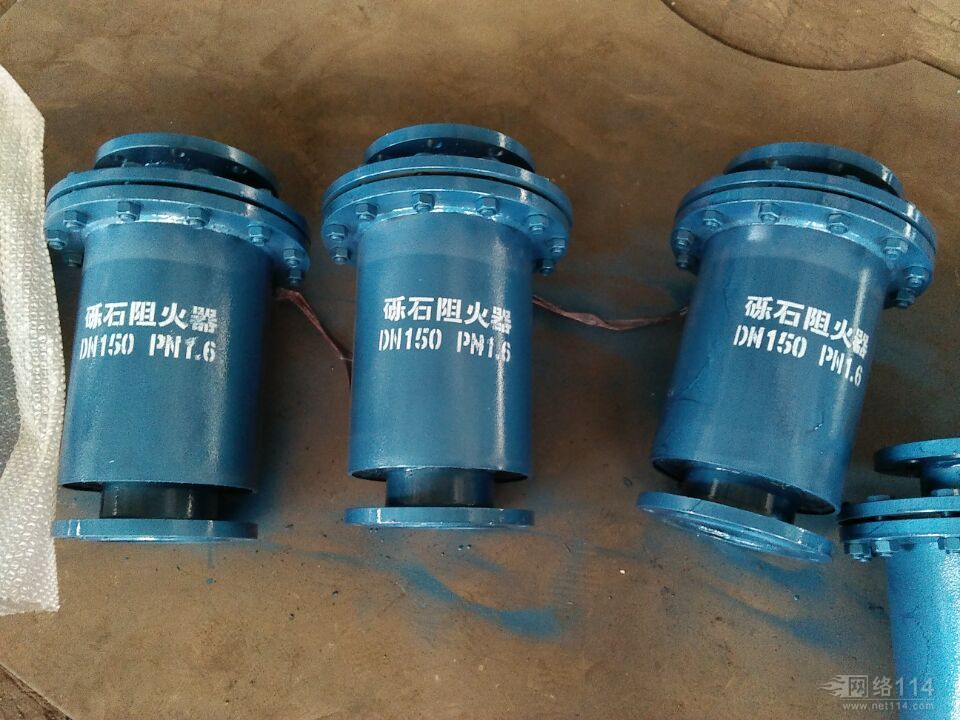

ZHQ-1砾石管道阻火器由本公司精心生产的一款阻火器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。砾石管道阻火器适用于各种不同的轻重工业工况以及建筑管道。阻火器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | ZHQ-1、ZHQ-S砾石管道阻火器 |
| 产品型号 | ZHQ-1、ZHQ-S |
| 公称通径 | DN15-DN250mm |
| 压力范围 | 1.6-2.5MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
砾石管道阻火器结构合理、重量轻，耐腐蚀，易检修，安装方便，阻火器芯子采用砾石网及砾石丸，耐腐蚀，易于清洁，性能、防爆性能合格，连续13次阻爆性能试验，每次都能阻火，耐烧性能合格，能防毒、防腐。砾石管道阻火器
性能参数：
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
4、阻爆性能：ⅡB级。
结构特点：
1、结构合理、重量轻、耐腐蚀。
2、易检修、安装方便。
3、阻火器芯子采用砾石材料，耐腐蚀，易于清洗。
技术参数表：
|
型 号 |
ZHQ-1、ZHQ-S |
防爆等级 |
BS 5501:ⅡA ⅡB ⅡC |
|
规 格 |
DN15～600；GB81～59；PN0.6～2.5；FF；RF |
设计制造检测标准 |
GB5908-86 SY7511-87 |
|
壳体材质 |
L2、A3、304、304L、316、316L |
密封垫片 |
丁晴橡胶聚四氟乙烯金属垫片 |
|
阻火芯件材质 |
砾石 |
环境温度 |
CS:-30℃～+350℃；SS:-80℃～+480℃ |
|
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
连接方式 |
法兰连接 对焊连接 螺纹连接 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
外表 |
CS:Paint SS:No Paint |
主要外形及连接尺寸表：
|
公称直径 DN(mm) |
结构尺寸 |
|
|
H |
h |
|
|
15 |
320 |
180 |
|
20 |
320 |
185 |
|
25 |
320 |
240 |
|
32 |
320 |
240 |
|
40 |
405 |
285 |
|
50 |
405 |
285 |
|
65 |
453 |
316 |
|
80 |
487 |
350 |
|
100 |
501 |
380 |
|
125 |
555 |
415 |
|
150 |
620 |
440 |
|
200 |
695 |
510 |
|
250 |
750 |
530 |
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
