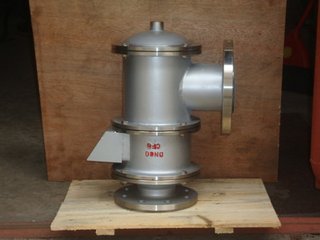

带呼出接管阻火呼吸阀

带呼出接管阻火呼吸阀

型号:HXF4型 更新时间:2020-09-09

特点:带呼出接管阻火呼吸阀是装在室内固定储罐顶上的接管呼吸作用,它能对石油储罐内外压差进行自动调节、其性能可靠、稳定,完全符合石油工业部SY7511-87部标准

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

HXF4型带呼出接管阻火呼吸阀由本公司精心生产的一款呼吸阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。带呼出接管阻火呼吸阀适用于各种不同的轻重工业工况以及建筑管道。呼吸阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 带呼出接管阻火呼吸阀
产品型号 HX4、HXF4
公称通径 DN25-DN300mm
压力范围 见详细描述
阀体材质 铝合金、碳钢、不锈钢

产品介绍:

HX4、HXF4带呼出接管阻火呼吸阀在系统中起安全保护作用,在实际应用时,应根据实际需要选择其特性类型,并根据最大排气量选择其通径为最佳方案。带呼出接管阻火呼吸阀是新型改进型呼吸阀,集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“储存甲、乙类液体的固定式顶罐,应设阻火器和呼吸阀”。带呼出接管(阻火)呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备,是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带呼出接管(阻火)呼吸阀是维护储罐气压平衡,减少介质挥发的安全节能产品。带呼出接管(阻火)呼吸阀是安装在固定顶罐上的通风及阻火装置,能起到减少油品蒸发损耗,控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置,使得该阀时刻与罐体保持同等电位。呼吸阀的品种很多,各有其不同的性能和特性,在选择时就要按照其特性所满足的条件,是否能达到最佳的运行效果,再多方面考虑一些客观的因素即可,带呼出接管(阻火)呼吸阀就是其中一个受市场欢迎的产品。
HX系列呼吸阀选型:

呼吸阀代号以HX表示,HXF为阻火呼吸阀代号。

呼吸阀类型代号以呼入和呼出口有否接管来分类,共8种,见表:

HX1呼吸阀

HXF1阻火呼吸阀

HX2带双接管呼吸阀

HXF2带双接管阻火呼吸阀

HX3带吸入接管呼吸阀

HXF3带吸入接管阻火呼吸阀

HX4带呼出接管呼吸阀

HXF4带呼出接管阻火呼吸阀

HX5单呼阀

HXF5阻火单呼阀

HX6单吸阀

HXF6阻火单吸阀

HX7带接管呼出阀

HXF7带接管阻火呼出阀

HX8带接管吸入阀

HXF8带接管阻火吸入阀

性能及特点:

带呼出接管阻火呼吸阀阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良;壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点

技术参数:

型号

HX4 / HXF4型

规格

DN25-DN350 PN0.6-PN2.5

壳体材质

AL CS 304 316 316L

导杆材质

AL 304 316 316L

螺帽螺栓

CS 304 316 316L

密封垫片

石墨垫片金属垫片聚四氟乙烯

正压阀盘材质

CS 304 316 316L/F4

负压阀盘材质

聚四氟乙烯 F4

正压阀盘压力

+36 mmH2O ~ +1000mmH2O

负压阀盘压力

-25 mmH2O ~ -65mmH2O

压力等级

A级 B级 C级 D级

环境温度

CS:-30℃~+350℃ SS:-80℃~+350℃

连接方式

法兰连接螺纹连接

法兰标准

JB GB HG ANSI SH JIS

设计制造检测标准

SY/T0511-1996 GB5908-86

外表处理

CS: paint SS:NO Paint

主要外形及安装尺寸:

HX4带呼出接管呼吸阀                                               HXF4带呼出接管阻火呼吸阀

口径DN

英寸

宽度L/mm

高度H/mm

25

1"

160

500

50

2"

320

650

80

3"

450

750

100

4"

450

950

150

6"

620

1100

200

8"

750

1200

250

10"

850

1500

300

12"

1100

1750

维护与保养:
为了呼吸阀使用安全,应在3-6个月内定期将阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

安装说明:

1.呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

2.当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

3.若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出,达到氮封的目的。

温馨提示:“带呼出接管阻火呼吸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
