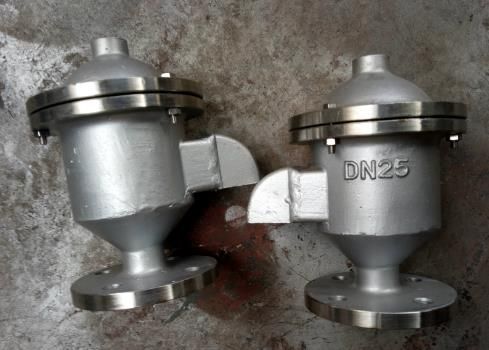

管道防火防爆呼吸阀

管道防火防爆呼吸阀

型号:HXF1 更新时间:2020-06-16

特点:管道防火防爆呼吸阀是安装于固定顶式储罐上的通风装置,起减少油品蒸发损耗、控制储罐压力、阻止外界火焰传入,避免火灾保护罐区的生产安全作用。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

HXF1管道防火防爆呼吸阀由本公司精心生产的一款呼吸阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。管道防火防爆呼吸阀适用于各种不同的轻重工业工况以及建筑管道。呼吸阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 管道防火防爆呼吸阀
产品型号 HX1、HXF1
公称通径 DN25-DN300mm
压力范围 见详细描述
阀体材质 铝合金、碳钢、不锈钢

产品介绍:

适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在-35℃-60℃的温度环境中正常工作。全天候防爆型壳体选用不锈钢、铸钢,耐腐蚀性好;波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;结构简单,易检修,安全方便。

HX系列呼吸阀选型:

呼吸阀代号以HX表示,HXF为阻火呼吸阀代号。

呼吸阀类型代号以呼入和呼出口有否接管来分类,共8种,见表:

HX1呼吸阀

HXF1阻火呼吸阀

HX2带双接管呼吸阀

HXF2带双接管阻火呼吸阀

HX3带吸入接管呼吸阀

HXF3带吸入接管阻火呼吸阀

HX4带呼出接管呼吸阀

HXF4带呼出接管阻火呼吸阀

HX5单呼阀

HXF5阻火单呼阀

HX6单吸阀

HXF6阻火单吸阀

HX7带接管呼出阀

HXF7带接管阻火呼出阀

HX8带接管吸入阀

HXF8带接管阻火吸入阀

性能及特点:

管道防火防爆呼吸阀阀盘采用四氟材料,耐低温,防冻性能好;阻火盘采用不锈钢材质,阻火性能优良。壳体选用不锈钢、铸钢和铝合金,结构紧凑,阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修,安全方便等特点。

技术参数:

型号

HX1 / HXF1型

规格

DN25-DN300PN0.6-PN2.5

壳体材质

ALCS304316316L

导杆材质

AL304316316L

螺帽螺栓

CS304316316L

密封垫片

石墨垫片金属垫片聚四氟乙烯

正压阀盘材质

CS304316316L/F4

负压阀盘材质

聚四氟乙烯F4

正压阀盘压力

+36mmH2O~+1000mmH2O

负压阀盘压力

-25mmH2O~-65mmH2O

压力等级

A级B级C级D级

环境温度

CS:-30℃~+350℃SS:-80℃~+350℃

连接方式

法兰连接螺纹连接

法兰标准

JBGBHGANSISHJIS

设计制造检测标准

SY/T0511-1996GB5908-86

外表处理

CS:paintSS:NOPaint

维护与保养:
为了呼吸阀使用安全,应在3-6个月内定期将阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

安装说明:

1.呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

2.当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

3.若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出,达到氮封的目的。

温馨提示:“管道防火防爆呼吸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
