详细介绍
JAV型夹套保温（阻火）呼吸阀由本公司精心生产的一款呼吸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。夹套保温（阻火）呼吸阀适用于各种不同的轻重工业工况以及建筑管道。呼吸阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 夹套保温(阻火)呼吸阀 |
| 产品型号 | JAV |
| 公称通径 | DN25-DN250mm |
| 压力范围 | 见详细描述 |
| 阀体材质 | 铝合金、碳钢、不锈钢 |
产品介绍：

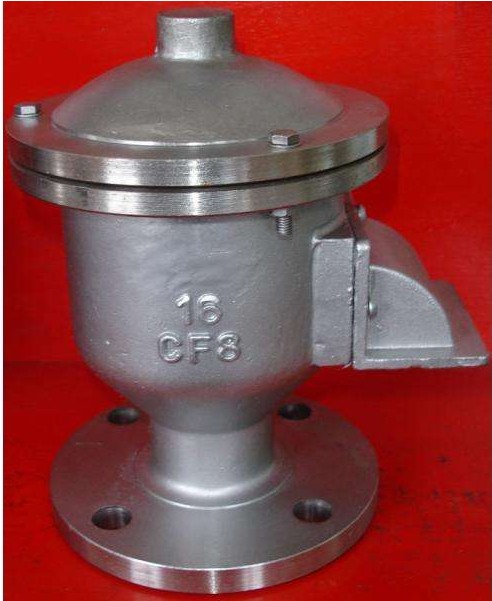

JAV夹套保温(阻火)呼吸阀是在全天候呼吸阀的基础上改造的实用型产品，在呼吸阀的外层筒体上接出一根小短管后，用以接入热性介质来保证呼吸阀筒体内的防冻性,主要适用于高寒地区。夹套保温(阻火)呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品。夹套保温(阻火)呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。它能对储罐内外压力进行自动调节等特点。夹套保温(阻火)呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。夹套保温(阻火)呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。
性能及特点：
夹套保温(阻火)呼吸阀壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，安全方便等特点。阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良。
技术参数：
|
型号 |
HXF-JAV型 |
规格Size |
DN25-DN350 PN0.6-PN2.5 RF |
|
壳体材质 |
AL CS 304 316 316L |
导杆材质 |
AL 304 316 316L |
|
螺帽螺栓 |
CS 304 316 316L |
密封垫片 |
石墨垫片金属垫片聚四氟乙烯 |
|
正压阀盘材质 |
CS 304 316 316L/F4 |
负压阀盘材质 |
聚四氟乙烯 F4 |
|
正压阀盘压力 |
+36 mmH2O ~ +1000mmH2O |
负压阀盘压力 |
-25 mmH2O ~ -65mmH2O |
|
压力等级 |
A级 B级 C级 D级 |
环境温度 |
CS:-30℃~+350℃SS:-80℃~+350℃ |
|
连接方式 |
法兰连接螺纹连接 |
法兰标准 |
JB GB HG ANSI SH JIS |
|
设计制造检测标准 |
SY/T0511-1996 GB5908-86 |
外表处理 |
CS: paint SS:NO Paint |
主要外形及安装尺寸：
|
口径DN |
英寸 |
宽度L/mm |
高度H/mm |
|
25 |
1" |
200 |
165 |
|
40 |
1-1/2" |
230 |
190 |
|
50 |
2" |
270 |
220 |
|
80 |
3" |
320 |
260 |
|
100 |
4" |
350 |
280 |
|
150 |
6" |
410 |
330 |
|
200 |
8" |
480 |
380 |
|
250 |
10" |
560 |
420 |
维护与保养：
为了呼吸阀使用安全，应在3-6个月内定期将阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
安装说明：
1.呼吸阀应安装在储罐气源的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2.当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；
3.若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达到氮封的目的。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
