详细介绍

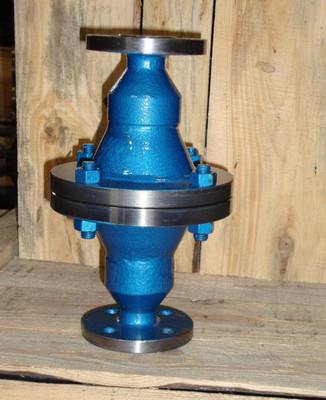

HGS07网型阻火器由本公司精心生产的一款阻火器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。网型阻火器适用于各种不同的轻重工业工况以及建筑管道。阻火器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 网型阻火器 |
| 产品型号 | HGS07 |
| 公称通径 | DN20-DN150mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
HGS07网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。网型阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。可以与呼吸阀配套使用，也可以单独使用。
应用范围：
HGS07网型管道阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用,该阻火器是一九八五年由北京设计院设计试制的产品，经公安部天津消防科学研究所检测符合中华人民共和国国家标准GB5908-86的规定。各项技术指标达到检验标准的要求,并可以在高寒地区低温条件下使用的特点。本产品可以与通气管配套或单独使用,其它规格产品可按用户要求提供。
适用范围：
1、阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,也适用于储存物料以氮气封顶的拱顶罐上,砾石阻火器与网型阻火器原理同上,用在管道。
2、与呼吸阀、呼吸入孔配套使用，也可单独使用。
技术要求：
1、阻爆性能合格，连续十三次试验每次都能阻火。
2、耐火性能合格，耐烧，1小时无回火。
3、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
4、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
5、重新安装阻火层芯子时，应保证结合面严密不得漏气。
工作原理：
HGS07网型阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力，滤芯是阻止火焰传播的主要构件。HGS07型网型阻火器壳体采用碳素钢或不锈钢，阻火器芯子采用不锈钢，耐腐蚀易于清洗。
产品特点：
1、易检修、安装方便。
2、结构合理、重量轻、耐腐蚀。
3、阻火器芯子采用不锈钢，耐腐蚀，易于清洁。
零部件材料表：
|
NO |
1 |
2 |
3 |
4 |
5 |
6 |
|
构件 |
壳体 |
阻火芯件 |
密封件 |
工作温度（℃） |
操作压力 |
连接方式 |
|
材质 |
碳钢、不锈钢、铝合金 |
不锈钢防爆阻火波纹板 SUS304（SUS316） |
金属缠绕垫、聚四氟乙烯 |
≤480℃ |
0.6～1.6MPa |
法兰连接、对焊连接、螺纹连接 |
主要外形及连接尺寸：
|
规格DN |
尺寸（mm） |
||
|
D |
K |
H |
|
|
20 |
105 |
105 |
309 |
|
25 |
115 |
115 |
309 |
|
32 |
135 |
135 |
347 |
|
40 |
145 |
145 |
357 |
|
50 |
160 |
160 |
351 |
|
65 |
180 |
180 |
435 |
|
80 |
195 |
195 |
441 |
|
100 |
215 |
215 |
437 |
|
150 |
280 |
280 |
490 |
保养与维修：
为了确保阻火器的性能达到安全使用目的,对抽屉阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
