详细介绍
ZGB-2抽屉式阻火器由本公司精心生产的一款阻火器，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。抽屉式阻火器适用于各种不同的轻重工业工况以及建筑管道。阻火器广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 抽屉式阻火器 |
| 产品型号 | ZGB-II，ZGB-2 |
| 公称通径 | DN50-DN500mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 碳钢、不锈钢 |
产品介绍：

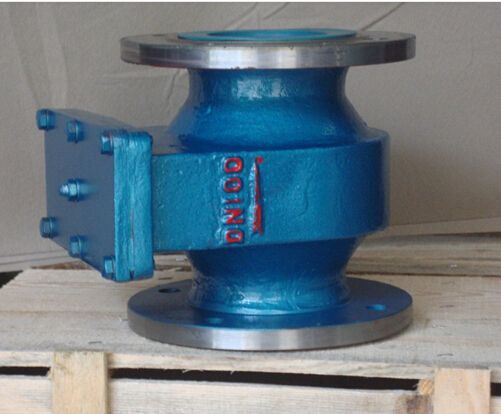

ZGB-2抽屉式阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。ZGB-2(ZH-1)抽式阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。
产品特点：
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
4、阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。
5、滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。
6、金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采用16~22目金属网，为4~12层。
执行标准：
设计规范：GB5908-86
试验与检验： GB1347-92
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
零部件材料表：
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度℃ |
≤480 |
|
公称压力(MPa) |
0.6~1.6MPa |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |
主要外形和安装尺寸：
|
规格 |
尺寸 |
||||
|
D |
A |
B |
C |
H |
|
|
DN50 |
50 |
110 |
140 |
114 |
210 |
|
DN100 |
100 |
170 |
205 |
150 |
284 |
|
DN150 |
150 |
225 |
260 |
185 |
375 |
|
DN200 |
200 |
280 |
315 |
230 |
445 |
|
DN250 |
250 |
335 |
370 |
276 |
500 |
|
DN300 |
300 |
395 |
435 |
276 |
500 |
|
DN400 |
400 |
495 |
535 |
335 |
520 |
|
DN500 |
500 |
600 |
640 |
400 |
550 |
保养与维修：
为了确保抽屉阻火器的性能达到安全使用目的,对抽屉阻火器应定期检查、保养。
1、抽屉阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
