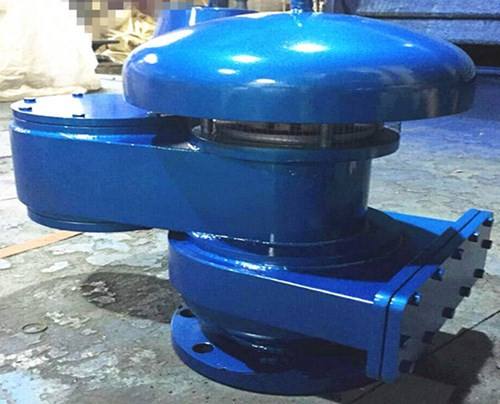

QZF-89防火呼吸阀

QZF-89防火呼吸阀

型号:QZF-89 更新时间:2020-06-16

特点:QZF-89防火呼吸阀性能及特点: 防火呼吸阀是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

QZF-89全天候防火呼吸阀由本公司精心生产的一款呼吸阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。全天候防火呼吸阀适用于各种不同的轻重工业工况以及建筑管道。呼吸阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 全天候防火呼吸阀
产品型号 QZF-89
公称通径 DN50-400mm
压力范围 1.0-1.6MPa
阀体材质 铸钢、不锈钢

产品介绍:

QZF-89全天候防火呼吸阀采用抽屉防火结构,便于清洗及维护,是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力及阻止外界火焰传入的作用。

结构特点:

该阀具有通风量大,泄漏量小,耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。该呼吸阀具有防冻性能,适用于寒冷地区。

适用范围:
 全天候防火呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
 可与新型波纹阻火器配套使用。

使用说明:
呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

技术参数:

操作压力:

正压:353Pa(36mmH2O), 980Pa(100mmH2O)

负压:295Pa(30mmH2O)

主要外形及连接尺寸:

公称通径DN

H

L

D

D1

n-d

50

320

320

140

110

4×14

80

366

400

190

150

4×18

100

380

420

210

170

4×18

150

450

520

265

225

8×18

200

520

600

320

280

8×18

250

600

680

375

335

12×18

300

650

750

440

395

12×23

350

700

850

490

445

12×23

400

750

930

540

495

16×23

 维护与保养:
为了呼吸阀使用安全,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

安装说明:

1.呼吸阀应安装在储罐气源的最高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

2.当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

3.若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出,达到氮封的目的。

温馨提示:“QZF-89防火呼吸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
