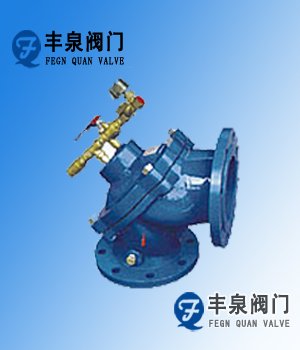

100S角式隔膜排泥阀

100S角式隔膜排泥阀

型号:100S 更新时间:2020-09-09

特点:100S角式隔膜排泥阀经由外部液动(气动)控制管路,集中控制,启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂,做为排除水池内泥沙及污物。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍



产品详情
100S角式隔膜排泥阀
角式隔膜排泥阀』专业生产厂家,由本厂自主研发生产的【排泥阀】质量可靠、价格合理、售后服务完善。『角式隔膜排泥阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【排泥阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
【液压、气动角式快开排泥阀】型号:J744X/J644X,是一种由液压源或气动源作执行的角型截止门。通常成排安装在沉定池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。
100S角式隔膜排泥阀概述:
100S角式隔膜排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低等优点,经由外部液动(气动)控制管路,集中控制,启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂,做为排除水池内泥沙及污物。
『100S角式隔膜排泥阀安装示意图』:
角式隔膜排泥阀外形尺寸( 法兰连接尺寸符合GB4216 ):



公称通径DNmm)|尺寸(mm)|型号

H7B100S-0.6HB100S-0.6

H

D

D1

z-Φd

80

140

195

160

4-18

100

150

215

180

8-18

150

185

280

240

8-23

200

245

335

295

8-23

250

340

395

350

12-23

300

395

445

400

12-23



 角式隔膜排泥阀主要零件材料:





零件名称
薄膜
阀瓣、弹簧
阀体、阀盖
100S角式隔膜型材料
尼龙强SX橡胶
不锈钢
铸铁



角式隔膜排泥阀主要技术参数:



密封试验压力MPa
壳体试验压力MPa
100S角式隔膜型公称压力
1.1、1.76
1.5、2.4
1.0Mpa、1.6Mpa



角式隔膜排泥阀安装结构图』:
排泥阀一般常用于城市水厂,污水处理厂的沉淀池底排放污泥用,一般与启闭机配套使用,排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其中作水深小于10米。常用的型号一般有以下几种:J744X、J644X型,100S角式隔膜型、JM744、JM644X型。

排泥阀一般常用于城市水厂,污水处理厂的沉淀池底排放污泥用,一般与启闭机配套使用,排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其中作水深小于10米。常用的型号一般有以下几种:J744X、J644X型,100S角式隔膜型、JM744、JM644X型。工作原理及性能:J644X/J744X气动、液压角式快开型设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启一般只需3秒钟,可清理水池内泥沙和污物,清理后关闭阀板,无渗漏,维修方便,寿命可达2年以上,经用户反馈信息,使用寿命右达5年之久, J744X/J644X角式排泥阀必须配有机房,气(水)泵,换向阀可远距离控制排泥阀开关,一般水池可装2-10台一排安装,同时启动开关,驱动液可用清水或气,本产品可节省人力物力,有很大的经济效益是理想产品。





100S角式排泥阀是一种用于消防用水与生活用水并联的供水系统中,用来调配供水方向的阀门。当火灾发生时,消防急需大量用水,立即切断生活用水,确保足够的消防用水;当消防停止用水压力减小时,阀门自动打开,呈常开状态,恢复生活供水。该阀使系统无须另设专门的消防单独供水管网,大大地节约了建设成本和用水量。阀门控制灵敏度高,安全可靠,调试简便,使用寿命长。[1]



  水利控制阀就是水压控制的阀门,水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。

  100S角式排泥阀前要安装过滤器,并应便于排污的要求。

  水利控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏时,请按下列指示进行拆卸。(注:内阀内一般消耗损伤品为膜片和 ...

  但在工程中应用水力控制阀时,还存在一定误区,如阀的适用条件,阀的设计选用要求,安装要点等,为此,本文拟以 CECS 标准《水力控制阀应用设计规程》为基础,结合本人的体会来阐述上述诸方面的问题。

 丰泉相关水利控制阀产品系列:

100X遥控浮球阀

100S角式排泥阀

100D定水位阀

100A角式定水位阀

200X减压稳压阀

300X缓闭止回阀

400X流量控制阀

500X泄压持压阀

600X电控水力控制阀

700X水泵控制阀

800X压差旁通平衡阀

900X紧急切断阀

隔膜可调试减压稳压阀

隔膜式多功能水泵控制阀

活塞式可调减压稳压阀

活塞式安全泄压持压阀

J145X隔膜式电动遥控阀

双封自净式防逆水封阀

HS41X防污隔断阀

活塞式多功能水泵控制阀

隔膜式安全泄压持压阀



温馨提示:“100S角式隔膜排泥阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
