详细介绍

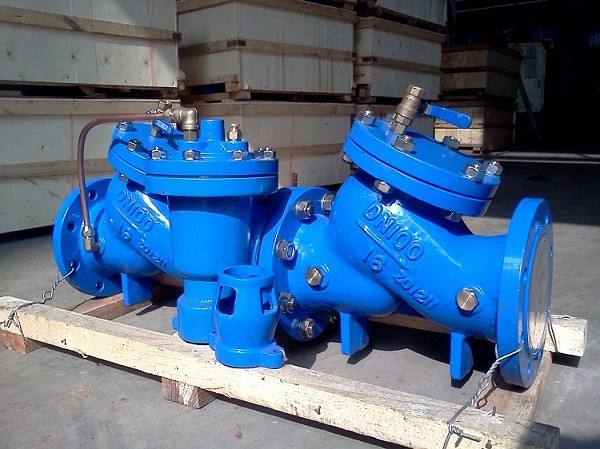

HS41X防污隔断阀由本公司精心生产的一款水力控制阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。防污隔断阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | HS41X防污隔断阀 |
| 产品型号 | HS41X |
| 公称通径 | DN50-600mm |
| 压力范围 | 1.0-2.5MPa |
| 阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
防污隔断阀概述:
HS41X防污隔断阀(倒流防止器)是根据目前供水官网，因回流造成严重污染情况；我单位引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新疑水力控制阀们，以确保生活饮用的卫生和安全，以填补国内阀门领域的空白。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。普通型为两个止回阀串联而成，无安全排水。次产品结构具有合理性、使用方便、密封性能强、坚固耐用及造型美观等特点。倒流防止器产品广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。
产品零部件表：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、碳钢、不锈钢 |
|
阀瓣 |
碳钢、不锈钢、丁腈橡胶 |
|
阀杆 |
铝青铜、铬不锈钢 |
|
膜片 |
丁腈橡胶 |
|
膜片压板 |
碳钢、不锈钢 |
|
弹簧 |
不锈钢 |
防污隔断阀主要技术参数:
公称压力：1.0～2.5MPa
公称通径：50～600mm
适用介质：水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
防污隔断阀主要外园尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
458 |
482 |
551 |
653 |
735 |
793 |
1008 |
1186 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
|
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1200 |
HS41X防污隔断阀安装示意结构图:
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
