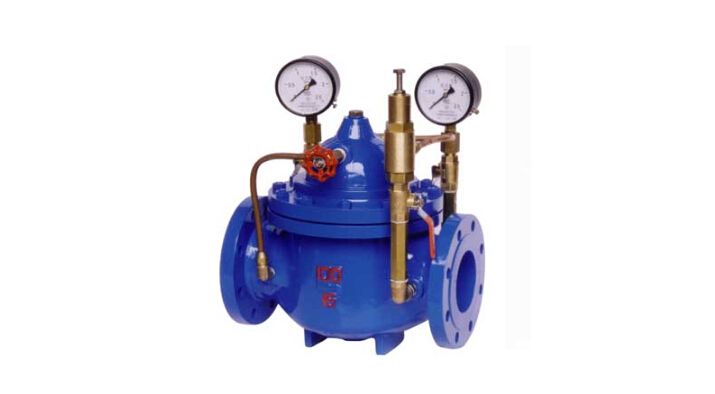

200X减压稳压阀

型号：200X 更新时间：2020-09-09

特点：200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

质量稳定
价格合理
交货快捷

详细介绍

200X减压稳压阀由本公司精心生产的一款水利控制阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。减压稳压阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	200X减压稳压阀
产品型号	200X
公称通径	DN25-800mm
压力范围	1.0-2.5MPa
阀体材质	铸铁、球墨铸铁、铸钢、不锈钢

产品介绍：

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

工作原理：

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

技术参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	最高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

结构图：

连接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm
mm	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550
500	1075	980	490	1135	665	830	670	715	760	620	650	660	585	585
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905

安装示意图：

温馨提示：“200X减压稳压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
