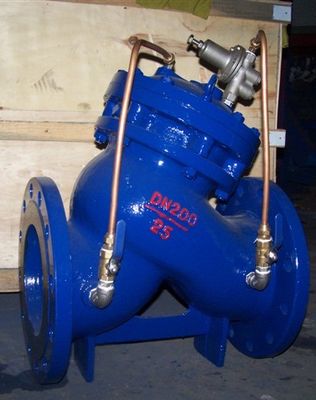

YX741X隔膜可调式减压稳压阀

YX741X隔膜可调式减压稳压阀

型号:YX741X 更新时间:2020-09-09

特点:YX741X隔膜可调式减压稳压阀是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

YX741X可调式减压稳压阀由本公司精心生产的一款水力控制阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。可调式减压稳压阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 YX741X可调式减压稳压阀
产品型号 YX741X
公称通径 DN50-1600mm
压力范围 1.0-2.5MPa
阀体材质 铸铁、球墨铸铁、铸钢、不锈钢

可调式减压稳压阀结构特点

  YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
  本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。



工作原理

  当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
  当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。
调节导阀弹簧即可设定出口压力。

可调式减压稳压阀工作特点

   1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
  2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
  3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
可调式减压稳压阀功能与用途

  本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。
  本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

可调式减压稳压阀主要技术参数

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0

可调式减压稳压阀主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金/2Cr13

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夹织物丁腈橡胶

调节阀 球阀

铜合金

过滤器

不锈钢

可调式减压稳压阀部件列表:

1、压力表2、导阀3、过滤器4、流量调节阀5、主阀





DN

L

H

D
mm

D1
mm

b
mm

D2
mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

40

240

270

150

150

150

110

110

110

18

18

18

88

88

84

50

240

270

165

165

165

125

125

125

20

20

20

102

102

99

65

270

340

185

185

185

145

145

145

20

20

22

122

122

118

80

300

400

200

200

200

160

160

160

22

22

24

133

133

132

100

350

440

220

220

235

180

180

190

24

24

24

158

158

156

125

400

460

250

250

270

210

210

220

26

26

26

184

184

184

150

480

500

285

285

300

240

240

250

26

26

28

212

212

211

200

500

640

340

340

360

295

295

310

28

30

30

268

268

274

250

605

690

395

405

425

350

355

370

28

32

32

320

320

330

300

700

820

445

460

485

400

410

430

28

32

34

370

370

389

350

800

950

505

520

555

460

470

490

30

36

38

430

430

448

400

900

1400

565

580

620

515

525

550

32

38

40

482

482

503

450

1000

1580

615

640

670

565

585

600

32

40

42

532

550

548

500

1100

1600

670

715

730

620

650

660

34

42

44

585

585

609

600

1300

1815

780

840

845

725

770

770

36

48

46

685

685

720

700

1400

2040

895

910

960

840

840

875

40

54

50

800

800

820

800

1500

2350

1015

1025

1085

950

950

990

44

58

54

905

905

925

900

1700

2606

1115

1125

1185

1050

1050

1090

46

62

58

1005

1005

1028

1000

1900

2765

1230

1255

1320

1160

1170

1210

50

66

62

1110

1110

1140

1200

2050

2950

1455

1485

1530

1380

1390

1420

56

52

70

1330

1328

1350

1400

2200

3180

1675

1685

1755

1590

1590

1640

62

58

76

1530

1530

1560

1600

2400

3400

1915

1930

1955

1820

1820

1860

68

64

84

1750

1750

1780

可调式减压稳压阀安装示意图

温馨提示:“YX741X隔膜可调式减压稳压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
