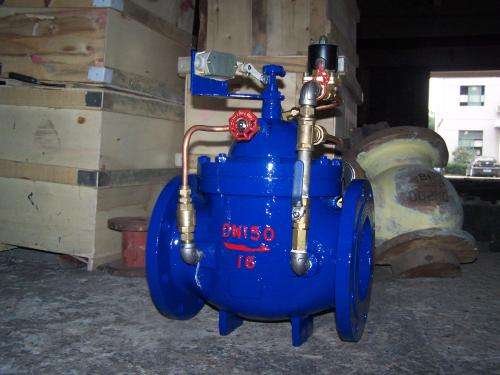

700X水泵控制阀

型号：700X 更新时间：2020-09-09

特点：700X水泵控制阀阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装、维修方便。

质量稳定
价格合理
交货快捷

详细介绍

700X多功能水泵控制阀由本公司精心生产的一款水利控制阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。多功能水泵控制阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	700X多功能水泵控制阀
产品型号	700X
公称通径	DN25-800mm
压力范围	1.0-2.5MPa
阀体材质	铸铁、球墨铸铁、铸钢、不锈钢

产品介绍：

700X多功能水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

主要技术参数：

公称压力（Mpa）	壳体试验压力（MPa）	密封试验压力（MPa）	最高进口压力（MPa）	出口可调压力（MPa）	适用介质	介质温度（℃）
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

工作原理：

当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

零部件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
单向阀	铜合金
电磁导阀	不锈钢
微型过滤器	不锈钢

结构图：

多功能水泵控制阀部件列表（图2、图3）：1、电器控制开关2、针阀3、球阀4、主阀5、压力表6、单向阀7、电磁向导阀

主要连接尺寸（PN 1.0-2.5MPa）：

DN	L	A	A1	H	H1	F	D(mm)			D1(mm)			D2(mm)
mm	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905

安装示意图：

温馨提示：“700X水泵控制阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
