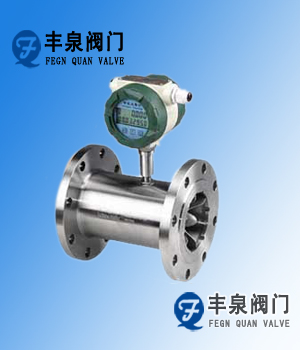

LWGY液体涡轮流量计

LWGY液体涡轮流量计

产品名称：

LWGY液体涡轮流量计

· 高精确度,一般可达±1%R,±0.5%R

· 重复性好,短期重复性可达0.05%-0.2%

· 抗干扰能力强,无零点漂移

· 信号分辨力强,可获得3-4KHz的频率信号

· 结构紧凑轻巧,安装维护方便,流通能力大

一、液体涡轮流量计概述

LWGY（Sure1012）系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI₂O₃、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-⁶m²/s的液体,对于运动粘度大于5×10-⁶m²/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.

二、液体涡轮流量计特点

·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

·可获得很高的频率信号（3~4kHz），信号分辨力强；

·范围度宽，中大口径可达1:20，小口径为1:10；

·结构紧凑轻巧，安装维护方便，流通能力大；

·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

三、液体涡轮流量计分类

1．按仪表功能分类，LWGY系列涡轮流量计可分为2大类，即：

■涡轮流量传感器/变送器

■智能一体化涡轮流量计

2．功能说明

■涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图

按照不同的输出信号，该类产品可分为LWGY-□N型和LWGY-□A型

LWGY-□N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；

LWGY-□A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。

■智能一体化涡轮流量计

采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。

LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。

LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

1.基本参数：

仪表口径（mm）及连接方式	4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10:1:15:1:20
仪表材质	304不锈钢、316（L）不锈钢等
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号	传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V 变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：+12VDC 、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.2V锂电池或+24VDC外供电
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤1000m
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	基本型：非防爆产品；防爆型：ExdIIBT6
防护等级	IP65

选型表：

型号								说明
LWGY-	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
类型		N						传感器型：+12V或24V供电，输出三线制脉冲信号
		A						变送器型：+24V供电，输出二线制4～20mA
		B						智能型：锂电池供电，现场显示无信号输出
		C						智能型：+24V供电，现场显示并输出二线制4～20mA
		C1						智能型：+24V供电，现场显示并带有RS486通讯协议
		C2						智能型：+24V供电，现场显示并带有HART通讯协议
精度等级			05					0.5级
			10					1.0级
			02					0.2级（协商订货，生产周期较长）
涡轮类型				W				扩展测量范围
涡轮类型				S				标准测量范围
材质					S			304不锈钢
材质					L			316（L）不锈钢
防爆						N		非防爆型
防爆						E		防爆型，ExdⅡBT6
压力等级							N	常规（参照表2）
压力等级							H（x）	高压（参照表2）

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”

例如，选用一台法兰连接式防爆型涡轮流量计测量柴油，管道为DN40、现场需要显示并远传电流信号，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40（FL）/C/05/S/S/E/H16

法兰连接型涡轮流量传感器尺寸图

公称通径（mm）	L（mm）	G	D（mm）	d（mm）	孔数
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Ф65	Ф14	4
20	80	G1	Ф75	Ф14	4
25	100	G5/4	Ф85	Ф14	4
32	140	G2	Ф100	Ф14	4
40	140	G2	Ф110	Ф18	4
50	150		Ф125	Ф18	4
65	170		Ф145	Ф18	4
80	200		Ф160	Ф18	8
100	220		Ф180	Ф18	8
125	250		Ф210	Ф25	8
150	300		Ф250	Ф25	8
200	360		Ф295	Ф23	12
