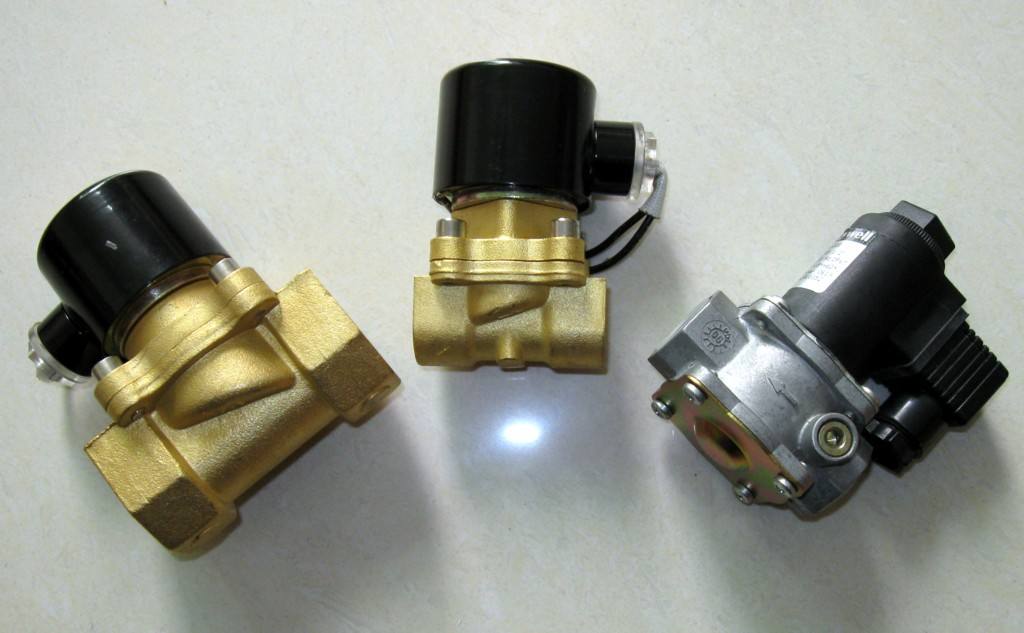

ZCS水用内螺纹电磁阀

ZCS水用内螺纹电磁阀

型号:ZCS 更新时间:2020-05-25

特点:ZCS型水用内螺纹电磁阀适用于以水或液体、气体为介质, 进入液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换二口二位式常闭或常开式。

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

ZCS水用电磁阀由本公司精心生产的一款电磁阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。水用电磁阀由适用于各种不同的轻重工业工况以及建筑管道。电磁阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 水用电磁阀
产品型号 ZCS
公称通径 DN15-350mm
压力范围 1.0MPa
阀体材质 铜、铸铁、铸钢、不锈钢

产品介绍:

ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速,可靠性高等特点。结构特点:结构简单,体积小,密封性能好,维修方便。

型号规格说明:

结构原理:

水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

技术参数:

工作介质

水、粘度≤4°E的油及其它非腐蚀性流体

介质温度℃

≤60

公称压力(MPa)

1.0

工作压差(MPa)

0.05~1.0

0.1~1.0

0.15~1.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(kv)

按JB/T352-94规定

泄漏量(ml/min)

按JB/T352-94-F规定

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

功耗

36VA

50VA

防爆接线说明:

防爆标志

dⅡBT4

防爆证编号

CE991010

出线口接线

内螺纹M20×1.5

环境温度

-40-+60℃

主要外形及安装尺寸:

公称通径

内螺纹连接

法兰连接

DN

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

















20

119

80

3/4

















25

130

90

1

130

160

115

85

65

φ4-14

16

3

32

137

140

11/4

137

180

140

100

76

φ4-18

18

3

40

152

156

11/2

152

200

150

110

84

φ4-18

18

3

50

164

180

2

164

230

165

125

99

φ4-18

20

3

65







222

290

185

145

118

φ4-18

20

3

80







253

310

200

160

132

φ8-18

22

3

100







260

350

220

180

156

φ8-18

24

3

125







315

400

250

210

184

φ8-18

26

3

150







350

480

285

240

211

φ8-22

26

3

200







390

600

340

295

266

φ8-22

26

3

250







430

730

395

350

319

φ12-22

28

3

300







480

850

445

400

370

φ12-22

28

4

350







605

980

505

460

429

φ16-23

30

4

安装须知:

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。


使用以及保养说明:

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额压差范围内,当工作压力超过额定压力或工作压差超过额定夺差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
订货须知:
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的丰泉公司专家为您审核把关。

温馨提示:“ZCS水用内螺纹电磁阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
