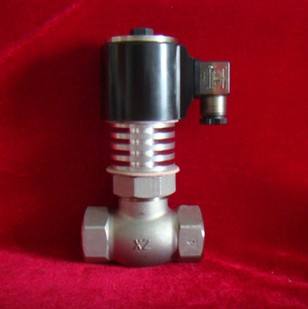

不锈钢高温电磁阀

不锈钢高温电磁阀

型号:RSPS-J系列 更新时间:2020-05-25

特点:1、零压力起动。分步直动式开阀结构,适用压力范围广。2、RSPS-J系列不锈钢高温电磁阀阀体及内件采用不锈钢SUS304,密封件全

  • 质量稳定
  • 价格合理
  • 交货快捷

详细介绍

ZCZG,ZCZH高温电磁阀由本公司精心生产的一款电磁阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。高温电磁阀由适用于各种不同的轻重工业工况以及建筑管道。电磁阀广泛应用于:化工,液化石油气,车船制造设备,水、石油、啤酒、制药、电力,机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称 ZCZG,ZCZH高温电磁阀
产品型号 ZCZG、ZCZH
公称通径 DN15-100mm
压力范围 1.6MPa-4.0MPa
阀体材质 铸钢、不锈钢

产品介绍:

ZCG、ZCZG高温电磁阀适用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选产品。

结构特点:

①特殊场合可持续长时间通电,采用全金属密封,介质流体温度可达450℃

②不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性

③采用新颖巧妙的阀芯结构及安装散热装置,使结构更加紧凑,重量是同类产品的三分之一

④采用不锈钢活塞结构,阀芯磨损可自动补偿,更加提高电磁阀的寿命和可靠性,可持续频繁工作

⑤介质流体最高压力可分别提供4.0Mpa;

主要技术参数和性能指标:

参数/型号

ZCZG

ZCZH

公称压力(MPa)

2.5

4.0

工作压力(MPa)

0.1~2.5

0.4~4.0

介质种类

轻油、蒸汽、热水

介质温度(℃)

≤250

≤400

电源电压

AC200V?DC24V其余规格可作特殊订货

公称通径(mm)

15

20

25

32

40

50

65

80

100

流量系数(Kv)
泄漏量(ml/min)

按 JB/T7352-94规定动
按 JB/T7352-94.F规定

功率

170VA

480VA

主要外形尺寸:

DN

L

H

D

D1

D2

D3

b

f1

f

n-d

15

160

298

95

65

39

45

16

4

2

4--Φ14

20

200

304

105

75

50

55

16

4

2

4--Φ14

25

200

304

115

85

57

65

16

4

2

4--Φ14

32

200

314

140

100

65

78

18

4

2

4--Φ18

40

260

433

150

110

75

85

18

4

3

4--Φ18

50

300

433

165

125

87

100

20

4

3

4--Φ18

65

340

460

185

145

109

120

22

4

3

4--Φ18

80

380

460

200

160

120

135

22

4

3

4--Φ18

100

430

461

235

190

149

160

24

4.5

3

4--Φ22

可能发生的故障及其排除方法 :

故 障
原 因
排除方法
接通电源
电磁阀打不开
电源电压太低
线圈烧毁
介质压力过低
调整电压至使用范围内
更换线圈
增大管道介质压力
关闭电源
阀关不住或关闭不佳
介质压力过高
膜片损坏或有异物卡住
膜片上方塔簧偏斜
减小管道介质压力
更换新膜片清除异物
重新定位安装



安装须知:

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。


使用以及保养说明:

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额压差范围内,当工作压力超过额定压力或工作压差超过额定夺差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。


订货须知:
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的丰泉公司专家为您审核把关。

温馨提示:“不锈钢高温电磁阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
