详细介绍

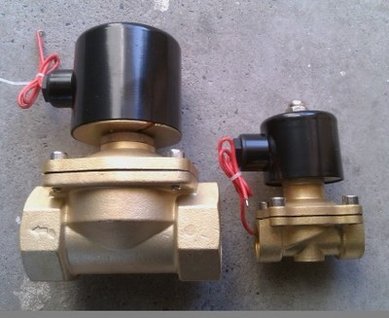

ZQDF黄铜电磁阀由本公司精心生产的一款电磁阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。黄铜电磁阀由适用于各种不同的轻重工业工况以及建筑管道。电磁阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 黄铜电磁阀 |
| 产品型号 | ZQDF |
| 公称通径 | DN15-100mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品介绍：
ZQDF黄铜电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通判或流量调节控制,从而对系统中的温度,流量,压力等参数进行自动调节或远程控制。ZQDF(Y)系列黄铜电磁阀产品可广泛用于纺织 ,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和科研部门以及浴室,食堂,空调等人们日常生活设施中.ZQDF系列主要用于空气.蒸汽,煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水,蒸馏水,冷冻盐水,电镀 废液等液体介质,同时也用于粘度小于4°E的油类。。
性能参数：
|
型号 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公称压力(Mpa) |
1.60 |
|||||
|
工作压差(Mpa) |
DN15-50 |
0-1.6 |
||||
|
DN65-100 |
0.05-1.6 |
|||||
|
介质种类 |
煤气、空气等 |
饱和蒸气 |
过热蒸汽或高温气体 |
水油液体 |
热水 |
高温水、油 |
|
介质温度(℃) |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
电源电压 |
AC220V,其余规格可作特殊订货(36v,380v,12v,24v) |
|||||
|
使用寿命/额定流量系数(KV) |
按JB/T352-94规定 |
|||||
|
泄漏量(m1/min) |
按JB/T352-94.F规定 |
|||||
|
功耗(AV) |
50 |
|||||
外形尺寸：
|
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
| DN |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
176 |
120 |
11/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
176 |
140 |
11/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
4-φ18 |
|
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
4-φ18 |
安装须知：
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装在电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
可能发生的故障及其排除方法 :
|
故 障
|
原 因
|
排除方法
|
|
接通电源
电磁阀打不开
|
电源电压太低
线圈烧毁
介质压力过低
|
调整电压至使用范围内
更换线圈
增大管道介质压力
|
|
关闭电源
阀关不住或关闭不佳
|
介质压力过高
膜片损坏或有异物卡住
膜片上方塔簧偏斜
|
减小管道介质压力
更换新膜片清除异物
重新定位安装
|
使用以及保养说明：
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额压差范围内，当工作压力超过额定压力或工作压差超过额定夺差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
订货须知：
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的丰泉公司专家为您审核把关。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
