详细介绍

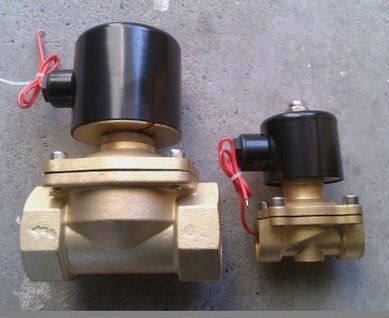

2W黄铜电磁阀由本公司精心生产的一款电磁阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。黄铜电磁阀由适用于各种不同的轻重工业工况以及建筑管道。电磁阀广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 2W黄铜电磁阀 |
| 产品型号 | ZS |
| 公称通径 | DN2.5-50mm |
| 压力范围 | 1.6MPa |
| 阀体材质 | 铜、铸铁、铸钢、不锈钢 |
产品介绍：
两位两通常闭电磁阀，断电关闭，通电打开，产品为系列化生产，体积小，流量大，使用范围广，
阀体材质，铜，SS304不锈钢管，
环境温度 0°C --65°C ，介质温度，0°C --120°C
压力范围：最大耐压1.0MPA，工作压力 0--0.8MPA
安装：按阀上面所标的箭头，可任意安装，为增强使用寿命，最好线圈向上，水平安装。
电压：AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V
密封件;可采用NBR,VITON,EPDM等多种，以以适用不通流体的开关控制。
技术参数：
|
型号 |
2W-2.5 |
2W-4 |
2W-10 |
ZS-15 |
2W-20 |
2W-25 |
2W-35 |
2W-40 |
2W-50 |
|
使用流体 |
空气、水、油、热水、瓦斯 |
||||||||
|
动作方式 |
直动式 |
||||||||
|
型式 |
常闭式常开式 |
||||||||
|
流量孔径mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
|
|
C V 值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
接管口径 |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
使用流体粘度 |
20CST以下 |
||||||||
|
使用压力 |
水(热水) :0～10 空气：0～10 油:0～5Kgf/cm2 |
||||||||
|
最大耐压力 |
16kgf/cm2 |
||||||||
|
介质温度 |
-5～120°C |
||||||||
|
使用电压范围 |
±10% 电压:AC220V AC110V DC24V 其它电压和工厂接洽 |
||||||||
|
本体材质 |
黄铜不锈钢 |
||||||||
|
油封材质 |
NBR或VITON |
||||||||
外形尺寸：
|
管口径(G) |
流量通经(MM) |
最小压力(MPA) |
压力（MPA) AC |
压力（MPA) DC |
长*宽*高（MM） |
材质 |
|
1/2 |
15 |
0 |
0.8 |
0.8 |
51*55*102 |
铜 |
|
3/4 |
20 |
0 |
0.8 |
0.8 |
62*55*102 |
铜 |
|
1 |
25 |
0 |
0.8 |
0.8 |
67*55*112 |
铜 |
|
11/4 |
35 |
0 |
0.8 |
0.8 |
90*77*130 |
铜 |
|
11/2 |
40 |
0 |
0.8 |
0.8 |
106*87*164 |
铜 |
|
2 |
50 |
0 |
0.8 |
0.8 |
123*93*176 |
铜 |
|
1/2 |
15 |
0 |
0.8 |
0.8 |
69*57*107 |
不锈钢 |
|
3/4 |
20 |
0 |
0.8 |
0.8 |
73*57*115 |
不锈钢 |
|
1 |
25 |
0 |
0.8 |
0.8 |
98*77*125 |
不锈钢 |
|
11/4 |
35 |
0 |
0.8 |
0.8 |
115*87*1153 |
不锈钢 |
|
11/2 |
40 |
0 |
0.8 |
0.8 |
121*94*162 |
不锈钢 |
|
2 |
50 |
0 |
0.8 |
0.8 |
168*123*187 |
不锈钢 |
|
法兰连接规格 |
||||||
|
口径 |
最小压力（mpa) |
最高压力（MPA) |
长度A(MM) |
宽度E(MM) |
高度H(MM) |
|
|
15 |
0 |
0.8 |
107 |
95 |
150 |
不锈钢 |
|
20 |
0 |
0.8 |
107 |
102 |
150 |
不锈钢 |
|
25 |
0 |
0.8 |
138 |
108 |
165 |
不锈钢 |
|
32 |
0 |
0.8 |
149 |
131 |
200 |
不锈钢 |
|
40 |
0 |
0.8 |
160 |
141 |
220 |
不锈钢 |
|
50 |
0 |
0.8 |
186 |
160 |
240 |
不锈钢 |
|
备注 |
普通型为常闭型，常开型请另行说明，防爆型加EX标志， |
|||||
可能发生的故障及其排除方法 :
|
故 障
|
原 因
|
排除方法
|
|
接通电源
电磁阀打不开
|
电源电压太低
线圈烧毁
介质压力过低
|
调整电压至使用范围内
更换线圈
增大管道介质压力
|
|
关闭电源
阀关不住或关闭不佳
|
介质压力过高
膜片损坏或有异物卡住
膜片上方塔簧偏斜
|
减小管道介质压力
更换新膜片清除异物
重新定位安装
|
安装须知：
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装在电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
使用以及保养说明：
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额压差范围内，当工作压力超过额定压力或工作压差超过额定夺差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
订货须知：
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、电磁阀正常工作时的电压为220V,如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的丰泉公司专家为您审核把关。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
