给水回转式调节阀

型号：T40H 更新时间：2020-05-18

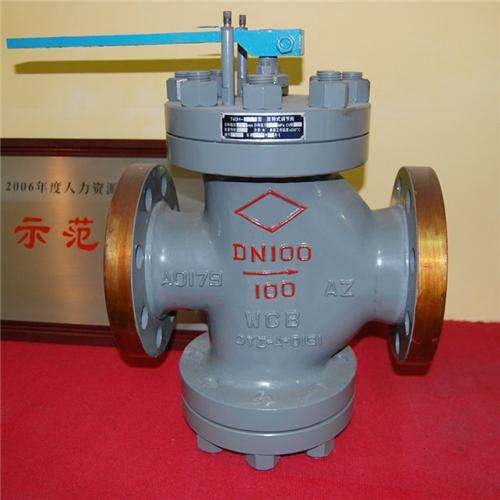

特点：由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小

质量稳定
价格合理
交货快捷

详细介绍

T40H给水回转式调节阀由本公司精心生产的一款调节阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。给水回转式调节阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	T40H 给水回转式调节阀
产品型号	T40H
公称通径	DN50-200mm
压力范围	2.5-10MPa
阀体材质	铸钢，不锈钢

产品介绍：

T40H给水回转式调节阀主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。阀门的开关范围：由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。回转调节阀通过远距离控制器来操纵，回转角度60℃。

零部件材料：

零件名称	材料	零件名称	材料
阀盖	铸钢	杆头	不锈钢
阀体	2G25I	阀瓣	不锈钢1Cr18N9Ti
阀杆	不锈钢	阀座	不锈钢1Cr18N9Ti

产品主要性能：

公称压力PN(MPa)	公称通径DN(mm)	水压试验压力PS(MPa)	给水温度t(≤℃)	设计压差△(MPa)	最大流通面积fmax(cm2)	最大流量Qmax(T/h)	适用介质	流量特性	压力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。	流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。	为最大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

结构图：

主要外形和连接尺寸：

公称压力(MPa)	公称通径DN(mm)	主要外形尺寸和连接尺寸
公称压力(MPa)	公称通径DN(mm)	L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不带凹下部分	20	3	不带凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4.0	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10.0	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41

注*手动回转式调节阀存放安装使用注意事项：1、本阀应存放在干燥的室内2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。4、必须按图示箭头所指介质流向进行安装。

温馨提示：“给水回转式调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
