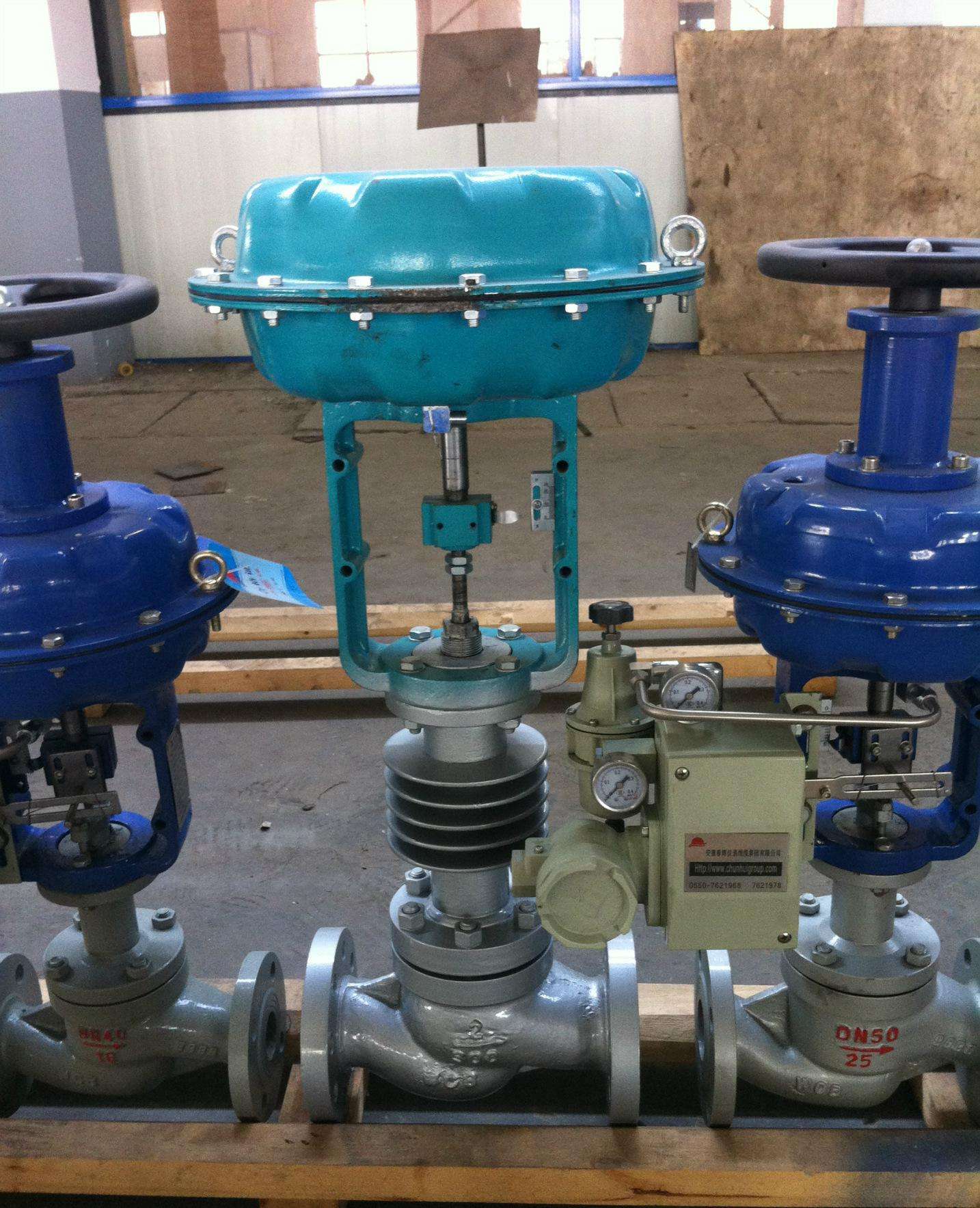

气动精小型单座调节阀

型号：ZJHP/ZXP 更新时间：2020-05-18

特点：具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点

质量稳定
价格合理
交货快捷

详细介绍

ZJHM精小型气动薄膜套筒调节阀由本公司精心生产的一款调节阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。精小型气动薄膜套筒调节阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	ZJHM精小型气动薄膜套筒调节阀
产品型号	ZJHM
公称通径	DN20-200
压力范围	1.0-6.4MPa
阀体材质	铸铁丨球墨铸铁丨铸钢丨不锈钢

产品介绍：

ZJHM精小型气动薄膜套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构
紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。

【一】主要零部件材料：

（1）阀体丨阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti

（2）阀芯丨阀座：1Cr18Ni9T、司钛莱合金堆焊

（3）软密封阀芯：增强聚四氟乙烯

（4）填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

（5）垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

（6）膜盖：A3

（7）波纹膜片：丁腈橡胶夹增强涤纶织物

（8）弹簧：60Si2Mn

（9）阀杆、推杆：2Cr13、1Cr18Ni9Ti

（10）衬套：2Cr

【二】产品特点：

（1）采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。

（2）套筒互换性强，拆装方便，容易维修。

（3）全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到VI级泄漏标准。

（4）阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。

（5）执行机构采用多弹簧结构，高度减少30％。重量减轻30％。

（6）ZJHMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

（7）ZJHMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合

【三】ZJHM精小型气动薄膜套筒调节阀主要技术参数:

公称通径 DN(mm ）			20	25	32	40	50	65	80	100	125	150	200
额定流量系数 Kv		直线	6.9	11	17.4	27.5	44	69	110	176	275	440	690
		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
额定行程 L(mm)			16		25			40			60
膜片有效面积 Ae(cm 2 )			280		400			600			1000
信号范围 Pr(kPa)			20 ～ 100 、 40 ～ 200
气源压力 Ps(MPa)			0.14 、 0.25
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座不平衡型： IV 级软阀座： VI 级
公称压力 PN(MPa)			1.0 、 1.6 、 4.0 、 6.4
工作温度 t ( ℃ )	常温型		-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散热型		-40 ～ 450 、 -60 ～ 450
	高温型		300 ～ 560
	低温型		-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

本产品性能指标贯彻GB/T4213-92标准

【四】产品结构尺寸图：

【五】标准型、散热型、高温型外形尺寸表

公称通径			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			498
L	PN16 ， 40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H 1	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	142.5	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	77.5	85	90	102.5	107.5	125	147.5	172.5	207.5
H	标准型	PN16	429	438	474	477	502	626	662	687	836	896	987
		PN40	429	438	474	477	502	626	662	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180

散热、高温型高度(H)为PN16的数值丨夹套型高度H1及H均增加15％

【六】波纹管密封型外形尺寸表：

公称通径	20	25	32	40	50	65	80	100	125	150	200
A	282		308			394			498
L	150	160	180	200	230	290	310	350	400	480	600
H 1	52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H 波纹管型	499	511	560	617	620	710	767	792.5	870	1057.5	1087.5

【七】ZJHM精小型气动薄膜套筒调节阀规格重量:

公称通径		20	25	32	40	50	65	80	100	125	150	200
标准型	PN16	16	17	19	21	23	35	48	57	64	70	90
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散热高温型		17	18	20	22	25	36	51	60	62	74	95
波纹管型		20	21	25	30	33	48	71	91	102	115	145
低温型		20	21	23	26	28	42	58	69	77	84	108

上表中散热高温型的重量以PN16为依据，低温型以PN40为依据

【八】ZJHM精小型气动薄膜套筒调节阀连接尺寸及标准：
1.法兰标准：铸铁法兰按JB78-59 铸钢法兰按GB9113-88、JB／T79.1-94
2.法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
3.结构长度按GB12221-89标准
4.薄膜执行机构气信号接口：内螺纹M16X1.5
5.夹套保温型夹套载热体接口：对焊Φ18X4
6.阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、DIN等标准。

温馨提示：“气动精小型单座调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
