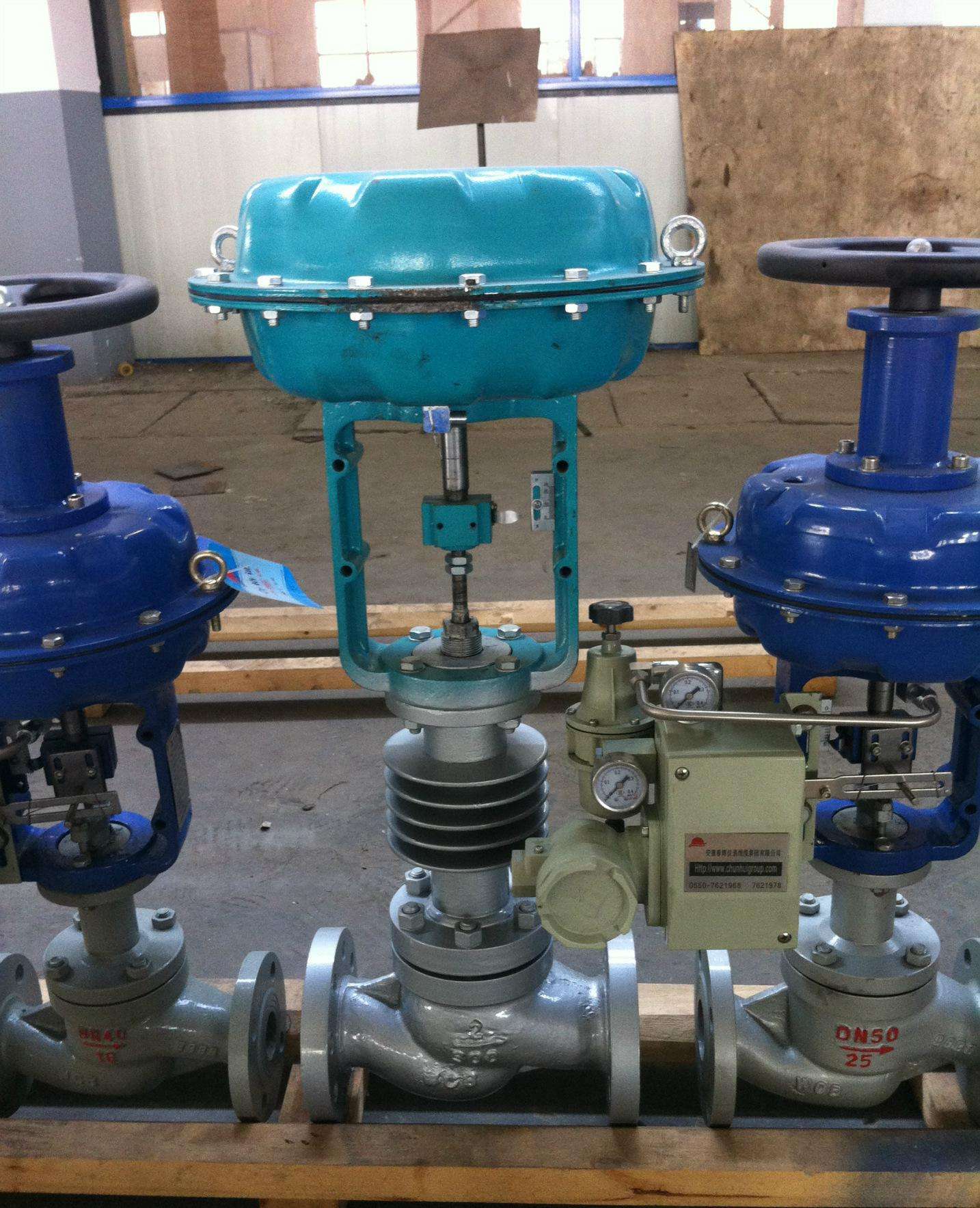

· ZJHM型气动套筒调节阀概述
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
ZJHM型气动套筒调节阀主要技术参数和性能指标
气动套筒调节阀调节机构主要技术参数
|
公称通径mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可与本公司
商洽生产
|
|
额定流量
系数Kv
|
直线
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公称压力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直线、等百分比、快开型
|
|
介质温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
|
法兰标准
|
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
|
阀体材质
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
阀体型式
|
直通单座铸造球型阀
|
|
阀芯材质
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上阀盖形式
|
普通式(常温型)、热片式(中温型)、低温型
|
|
可调比R
|
50:1
|
|
气源接头
|
M16×1.5
|
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
气动套筒调节阀执行机构主要技术参数
|
型 号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
|
行 程mm
|
16
|
25
|
40
|
60
|
|
弹簧范围KPa
|
20～100(标准)；40～200；80～240；20～60；60～100
|
气动套筒调节阀性能指标
|
项目
|
指标值
|
项目
|
指标值
|
|
|
基本误差％
|
不带定位器
|
±5.0
|
始
终
点
偏
差
％
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
|
终点
|
±2.5
|
|
|
带定位器
|
±1.0
|
带定位器
|
始点
|
±1.0
|
|
|
终点
|
±1.0
|
|
|
回差％
|
不带定位器
|
3.0
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
|
终点
|
±5.0
|
|
|
带定位器
|
1.0
|
带定位器
|
始点
|
±1.0
|
|
|
终点
|
±1.0
|
|
|
死区％
|
不带定位器
|
3.0
|
|
|
带定位器
|
0.4
|
允许泄漏量L/h
|
1×10-3×
阀额定
容量
|
|
|
额定行程偏差％
|
±2.5
|
|
注：本产品执行GB/T4213-92国家标准。
气动套筒调节阀允许压差
|
开关
方式
|
执行
机构
型号
|
弹簧
范围
KPa
|
气源
压力
KPa
|
需
要
附
件
|
公称通径（阀座直径）mm
|
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
气
关
|
ZHA-22
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
3.00
6.4
6.4
|
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
|
2.25
6.4
6.4
|
1.95
6.4
6.4
|
|
|
|
|
|
|
ZHA-34
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
|
|
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
|
|
|
ZHA-45
|
20～100
20～100
40～200
|
0.14
0.25
0.40
|
-
P
P或R
|
|
|
|
|
|
|
1.41
6.4
6.4
|
1.14
6.4
6.4
|
|
气
开
|
ZHA-22
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
1.5
4.5
6.4
|
|
|
|
|
|
|
|
ZHA-23
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
|
1.13
3.38
6.40
|
0.98
2.93
6.4
|
|
|
|
|
|
ZHA-34
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
|
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.85
|
|
|
|
ZHA-45
|
20～100
40～200
80～240
|
0.14
0.25
0.40
|
-
P或R
P
|
|
|
|
|
|
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
注：1P－阀门定位器；R－压力继动器。
2允许压差为阀关闭P2=0状态，△P的最大值。
3)最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
气动套筒调节阀外形尺寸mm
|
DN
|
L
|
H
|
H1
|
质量(kg)
|
φA
|
|
PN16
|
PN40
|
PN64
|
普通
|
高温
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
|
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
285
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
|
温馨提示：“气动套筒调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
