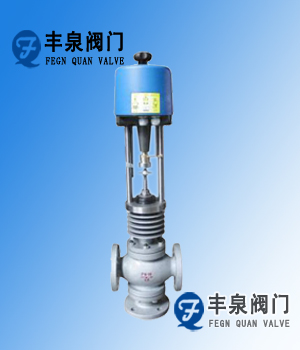

ZDSF(H)直行程分流、合流电动调节阀
ZDSF(H)型直行程分流、合流电动调节阀,由三通分流,合流阀门配用德国进口PS系列直行程电动执行机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节,采用平衡式阀塞结构,具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点,广泛用于流量系数大,泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
形式:三通双座铸造阀
公称通径:25-300mm
公称压力:PM1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
|
|
二、上阀盖
常 温 型:-20℃-+200℃
散 热 型:-40℃-+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹
三、阀内组件
|
|
阀芯形式:双导向双座套筒型阀芯
流量特性:等百分比特性,线性特性和快开特性
材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
四、执行机构
类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。
五、主要零件材料及推荐使用温度范围
阀体材料
|
公称压力MPa
|
介质工作温度
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
最大工作压力MPa
|
铸铁HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
不锈钢ZG1r18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
|
|
|
|
|
六、ZDSF(H)型直行程分(合)流电动调节阀规格参数表
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
阀座直径dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
额定流量系数Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
允许压差△MPa
|
≤公称压力MPa
|
基本误差%
|
±2.5
|
回差%
|
2.5
|
死区%
|
1.0
|
始终点偏差%
|
±2.5
|
额定行程偏差%
|
2.5
|
允许泄漏量Q
|
Kv值的0.05%
|
可调范围
|
30:1
|
配电动执行器型号
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL320
|
3810L
|
SA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-160
|
公称压力介质温度阀体材料
|
1.6MPa
|
常温-20℃~+200℃ 铸铁HT200
|
4.0MPa
|
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
6.4MPa
|
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
七、ZDSH(F)型直行程电动三通合(分)流调节阀外型尺寸表
公称通径DN
|
合流
|
分流
|
R
|
L
|
H
|
H1
|
L
|
H
|
H1
|
PN(MPa)
|
PN(MPa)
|
PN(MPa)
|
PN(MPa)
|
|
|
|
常温
|
中温
|
|
|
|
|
|
|
常温
|
中温
|
|
|
|
25
|
176
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
32
|
176
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
40
|
176
|
220
|
230
|
235
|
795
|
925
|
160
|
170
|
180
|
220
|
235
|
235
|
795
|
925
|
160
|
170
|
180
|
50
|
176
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
65
|
176
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
80
|
176
|
300
|
310
|
320
|
1080
|
1243
|
210
|
230
|
240
|
300
|
310
|
320
|
1102
|
1265
|
225
|
250
|
265
|
100
|
176
|
350
|
360
|
370
|
1094
|
1257
|
220
|
250
|
260
|
350
|
360
|
370
|
1131
|
1294
|
245
|
275
|
285
|
125
|
225
|
410
|
430
|
440
|
1292
|
1492
|
260
|
300
|
300
|
410
|
425
|
440
|
1329
|
1529
|
285
|
320
|
325
|
150
|
225
|
450
|
465
|
475
|
1321
|
1520
|
280
|
320
|
320
|
450
|
460
|
475
|
1358
|
1557
|
305
|
340
|
345
|
200
|
225
|
550
|
560
|
570
|
1400
|
1597
|
320
|
380
|
380
|
550
|
560
|
570
|
1445
|
1642
|
350
|
400
|
410
|
250
|
225
|
635
|
660
|
670
|
|
|
|
474
|
474
|
635
|
660
|
670
|
|
|
|
|
|
300
|
225
|
720
|
740
|
770
|
|
|
|
584
|
584
|
720
|
740
|
770
|
|
|
|
|
|
八、型号编制说明
Z
|
D
|
S
|
F
|
40
|
P
|
G
|
自控阀门
|
执行机构类型:
|
位移特征:
|
阀门结构形式
|
公称压力:
|
阀体材质:
|
温度类型:
|
|
D:表示PS系列
|
S:表示直行程
|
F:表示分流阀
|
16:表示1..6MP
|
C:表示碳钢
|
G:表示中温型
|
|
R:表示3810系列
|
|
H:表示合流阀
|
40:表示4..0MP
|
P:表示不锈钢
|
常温省略
|
|
H:表示DKZ系列
|
|
|
64:表示6.4MP
|
铸铁省略
|
|
|
C:表示ZAZ系列
|
|
|
|
|
|
|
温馨提示:“直行程分流、合流电动调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
