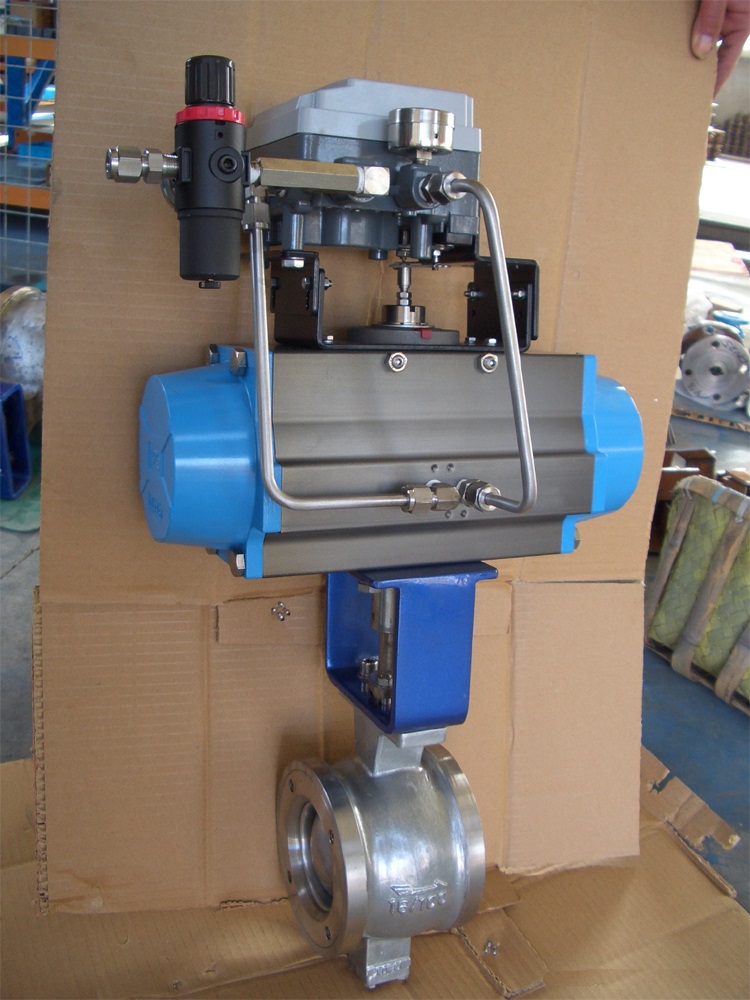

气动V型调节球阀

型号：ZSHV 更新时间：2020-10-09

特点：无

质量稳定
价格合理
交货快捷

详细介绍

VQ947H、VQ977H、ZDRV电动V型调节球阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动V型调节球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	电动V型调节球阀
产品型号	VQ947H、VQ977H、ZDRV
公称通径	DN25-DN300mm
压力范围	1.0-4.0MPa
阀体材质	铸钢、不锈钢

产品介绍：

电动V型调节球阀是一种球芯通道设计成V型状开口的阀门，具有精确的流量特性和控制功能。通过0-90度的旋转动作，来达到流量的调节。阀座与球面之间无间隙摩擦，具有优良的剪切力和自洁能力，尤其适用于带有纤维或带有微小颗粒的流体介质。

结构特点：
1.适用做调节流量的阀，具有精确的流量特性
2.适用带有固体物质的苛刻介质（PTFE密封不适用）
3.中轴密封是活动的压块，方便密封的检修
4.阀体小巧、经济实惠
5.密封面可做碳化钨处理
6.电动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。
7.球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维,固体颗粒及浆料等介质.结构制造纸工业的纸浆显得尤为优越.
8.阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。

主要零件材质表

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

产品性能规范：

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB9113 HG20592-97 ANSI B16.5
	检验试验	JB/T9092-99 API 598

结构图及主要外形尺寸：

公称或压力级	公称口径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-

我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

购买本公司球阀请按以下指示进行安装：（详情或见产品说明书）

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

温馨提示：“气动V型调节球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
