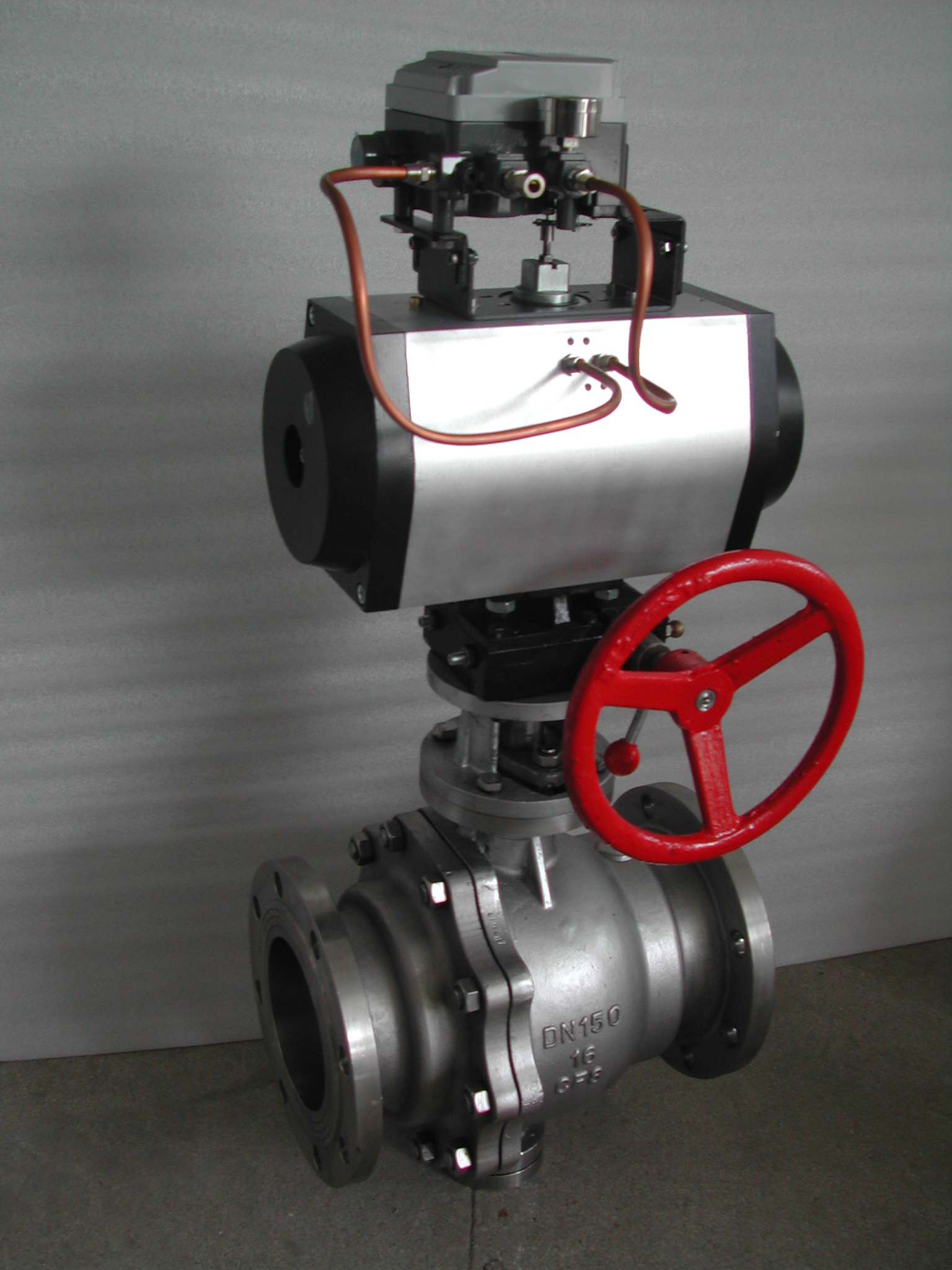

气动O型球阀

型号：Q641F-16C 更新时间：2020-05-18

特点：该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制

质量稳定
价格合理
交货快捷

详细介绍

ZSHR气动O型切断球阀由本公司精心生产的一款调节阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。气动O型切断球阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	ZSHR气动O型切断球阀
产品型号	ZSHR
公称通径	DN15-200mm
压力范围	1.0-1.6MPa
阀体材质	铸钢，不锈钢

产品概述：

ZSHR气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

结构说明：

O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。

工作原理：

执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，

使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动来改变阀的流通面积，达到改变通过阀内介质流量目的。

性能参数：

1、ZSHO-16型气动O形切断阀使用温度220℃。

2、主要材料：阀体：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50时为1Cr18Ni9Ti，65≤DN≤150时为2Cr1，DN200时为碳钢

3、旋转角度：0°~90°

主要连接尺寸：

DN	φA		n-φ	L	L1	L2	L3	H1	H	所配执行机构	额定流量系数Kv
15	95	65	4-φ14	130	84	155	83	47.5	280	GTX.75	20
20	105	75	4-φ14	140	78	155	83	52.5	280	GTX.75	38
25	115	85	4-φ14	150	85	155	83	57.5	280	GTX.75	72
32	135	100	4-φ18	165	103	155	83	67.5	290	GTX.75	93
40	145	110	4-φ18	180	118	155	83	72.5	290	GTX.75	145
50	160	125	4-φ18	200	89	155	83	80	330	GTX.75	230
65	180	145	4-φ18	220	100	216	120	90	400	GTX.110	406
80	195	160	8-φ18	250	115	216	120	97.5	400	GTX.110	576
100	215	180	8-φ18	280	135	290	137	107.5	465	GTX.127	940
125	245	210	8-φ18	320	160	368	172	122.5	544	GTX.160	1404
150	280	240	8-φ23	360	180	368	172	140	572	GTX.160	2050
200	335	295	12-φ23	457	216	450	224	167.5	655	GTX.210	3590

注：ZSHO-16气动球阀法兰距符合JB1686标准，法兰连接尺寸按JB79-59标准。

温馨提示：“气动O型球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
