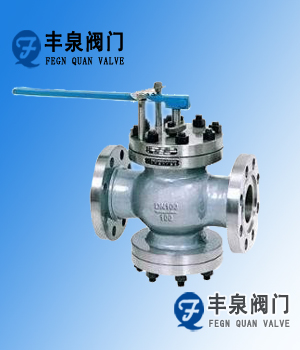

给水回转式调节阀T40H

型号：T40H 更新时间：2019-12-18

特点：给水回转式调节阀T40H由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小，从而实现调节流量的目的.

质量稳定
价格合理
交货快捷

详细介绍

给水回转式调节阀T40H由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上，通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小，从而实现调节流量的目的。调节阀的启闭角度为60。，由安装在调节阀上方的开度指示板来指示。介质温度：0～170℃。给水回转式调节阀,回转式调节阀,调节阀。

给水回转式调节阀二、主要零件材料：

零件名称	阀体	阀盖	阀座、阀瓣、阀杆
主要材料	灰铸铁、铸钢	灰铸铁、铸钢	不锈钢

产品大类有角式截止阀、直角阀、Y型截止阀、美标、国标旋塞阀、减压阀、调节阀、减温减压装置(油田使用)高压集成配水装置、核电站阀门、保温夹套阀及各类特殊专用阀门约600多个品种规格。采用标准除国际标准、行业标准外，还采用美国API、ASME、日本JIS、英国BS、德国DIN等国际先进标准。公称通径：15mm-500mm，公称压力：0.6-320Mpa,使用温度-196℃~760℃，可按用户需要分别采用手动、电动、气动、手气液联动等驱动方式。可分别选用碳钢、不锈钢、耐热钢、优质合金钢等各种材质。还承制各种特殊规格及进口装置配套阀门。所制造的阀门广泛应该于石油化工、机械、矿山冶金、造船、火电、核电、制药、军工、航天、天然气、科研等领域，还远销国外

一、T40H型给水回转式调节阀主要零件材料

型号	工作压力（MPa）	适用温度（℃）	适用介质	材料
				阀体、阀盖	阀座、阀瓣、阀杆
T40H-16	1.6	≤200	水、油等	灰铸铁	不锈钢
T40H-25	2.5	≤450		铸钢
T40H-40	4.0
T40H-64	6.4
T40H-100	10.0

二、T40H型给水回转式调节阀主要外形尺寸（法兰尺寸按JB／T79—94标准）

公称压力	尺寸（mm）
（MPa）	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
1 6	H	180	200	205	210	230	230	250	250	290	300	325	330	450
1 6	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
2 5	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
4 0	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
6 4	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
	L	180	200			300	315	380	400		450
	L1	180	200			280		380	4700		414
10 0	H	150	165			240		270	280		360
10 0	H1	105	115			130		190	190		250

三、T40H型给水回转式调节阀JB标准法兰主要连接尺寸

公称通径DN	连接尺寸
	PN1.6MPa					PN2.5MPa					PN4.0MPa
	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	95	65	4-14	45	14	95	65	4-14	45	16	95	65	4-14	40	16
20	105	75	4-14	55	14	105	75	4-14	55	16	105	75	4-14	51	16
25	115	85	4-14	65	14	115	85	4-14	65	16	115	85	4-14	58	16
32	135	100	4-18	78	16	135	100	4-18	78	18	135	100	4-18	66	18
40	145	110	4-18	85	16	145	110	4-18	85	18	145	110	4-18	76	18
50	160	125	4-18	100	16	160	125	4-18	100	20	160	125	4-18	88	20
65	180	145	4-18	120	18	180	145	8-18	120	22	180	145	8-18	110	22
80	195	160	8-18	135	20	195	160	8-18	135	22	195	160	8-18	121	22
100	215	180	8-18	155	20	230	190	8-23	160	24	230	190	8-23	150	24
125	245	210	8-18	185	22	270	220	8-25	188	20	270	220	8-25	176	28
150	280	240	8-23	210	24	300	250	8-25	218	30	300	250	8-25	204	30
200	335	295	12-23	265	26	360	310	12-25	278	34	375	320	12-30	260	38
250	405	355	12-25	320	30	425	370	12-30	332	36	445	385	12-34	313	42
300	460	410	12-25	375	30	485	430	16-30	390	40	510	450	16-34	364	46
350	520	470	16-25	435	34	550	490	16-34	448	44	570	510	16-34	422	52
400	580	525	16-30	485	36	610	550	16-34	505	48	585	585	16-41	474	58
500	705	650	20-34	608	44	730	660	20-41	610	52	670	670	20-48	576	62

丰泉相关调节阀产品系列：

ZDLN电动直通双座调节阀	电动温控调节阀	ZZYP自力式压力调节阀
ZZY自力式压力调节阀	ZZW自力式电控温度调节阀	ZZV自力式微压调节阀
ZZV自力式压差调节阀	ZXNQ气动双座调节阀	气动卫生级调节阀
ZSPQ气动活塞切断阀	ZSHV气动V型调节球阀	ZSHP气动O型调节球阀
ZSAP电子式电动调节阀	ZJHM气动套筒调节阀	ZDRV电动V型调节球阀
ZDLS电动角型高压调节阀	ZDLM电子式电动套筒调节阀	ZDJR电动O型切断球阀
ZAZQ电动三通调节	ZAZP电动调节阀	ZDLP电动单座调节阀
ZRSP电子式单座调节阀	ZJHP气动精小型单座调节阀	ZJHN气动薄膜调节阀
ZJHF气动三通调节阀	ZDSF直行程分流合流调节阀	V230W自力式温度调节阀
T40H给水回转式调节阀

温馨提示：“给水回转式调节阀T40H”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
