详细介绍

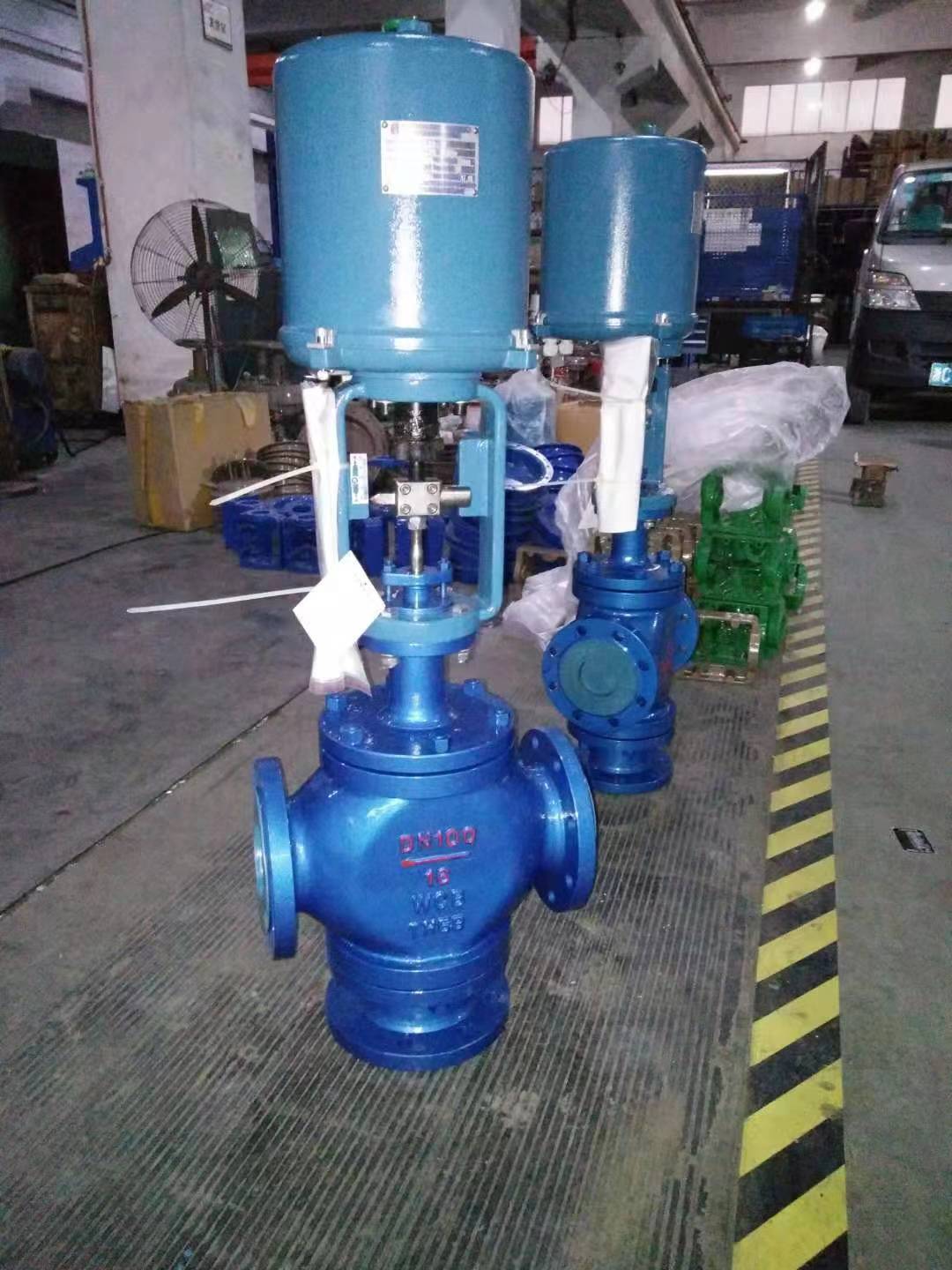

ZAZQ、ZAZX电动三通调节阀由本公司精心生产的一款调节阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动三通调节阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | ZAZQ、ZAZX电动三通调节阀 |
| 产品型号 | ZAZQ、ZAZX |
| 公称通径 | DN25-200 |
| 压力范围 | 1.6-6.4MPa |
| 阀体材质 | 铸钢，不锈钢 |
产品介绍：
ZAZQ、ZAZX电动三通调节阀（ZAZQ电动三通合流调节阀、ZAZX电动三通分流调节阀）由3810L型或PSL系列直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一的 4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
阀体参数：
型式：直通双座铸造球型阀
公称通径： 25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa
法兰连接： JB/T79.1-94、79.2-94等
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式：螺栓压紧式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内组件：
阀芯型式：双座柱塞型阀芯
流量特性：等百分比特和和线性特性
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等。
执行机构：
|
型号 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
|
隔爆型号 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
||||
|
工作速度(mm /s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220V/50Hz输入信号：4-20mA或1-5V·DC输出信号：4-20mA·DC |
||||||
|
防护等级：相当IP55隔爆标志：ExdⅡBT4手操功能：手柄 |
|||||||
|
环境温度：-25～+70℃环境湿度：≤95% |
|||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差：
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
900 |
1440 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用执行机构型号 |
381LS/XA-20 |
381LS/XA-30 |
381LS/XA-50 |
381LS/XA-65 |
381LS/XA-99 |
|||||||
|
允许压差（MPa） |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
结构图及外形尺寸：
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
|
|
D |
225 |
225 |
225 |
225 |
225 |
225 |
225 |
310 |
310 |
310 |
|
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
PN64 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
|
H3 |
PN16/40 |
171 |
195 |
200 |
220 |
262 |
277 |
287 |
357 |
377 |
447 |
|
PN64 |
181 |
205 |
205 |
225 |
272 |
282 |
297 |
362 |
392 |
457 |
|
|
H2 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
|
H4 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
|
H5 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
|
|
重量(kg) |
PN16/40 |
16 |
19 |
22 |
23 |
39 |
50 |
59 |
80 |
87 |
115 |
|
PN64 |
21 |
24 |
31 |
33 |
49 |
75 |
92 |
129 |
137 |
170 |
|
注：1、其余结构外形尺寸参照ZAZQ电动三通调节阀。
2、表中重量为配用PSL型执行机构数据。
3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
