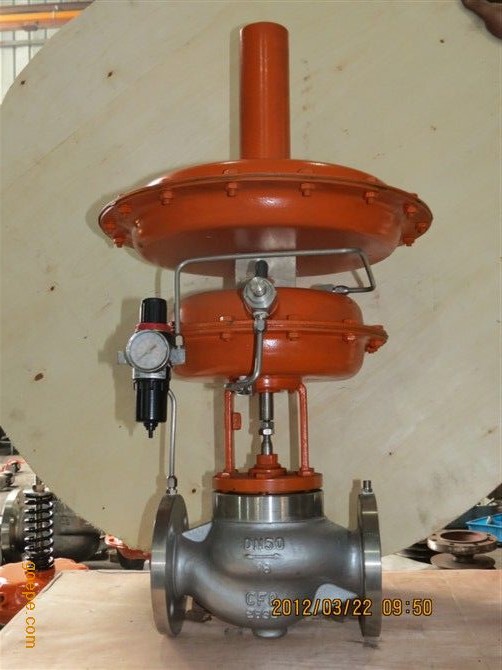

ZZV自力式微压调节阀

型号：ZZV 更新时间：2020-05-22

特点：自力式微压调节阀采用平衡型单座阀，压力稳定、精度高、密封性好，用于控制微小压差。ZZCN－10型压差阀采用双座阀，流量系数大，将阀芯正、倒装，可组成二个不同品种的产品。

质量稳定
价格合理
交货快捷

详细介绍

ZZV(C)P自力式微(差)压调节阀由本公司精心生产的一款球阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。自力式微(差)压调节阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	ZZV(C)P自力式微(差)压调节阀
产品型号	ZZV(C)P
公称通径	DN20-200
压力范围	1.0-6.4MPa
阀体材质	铸铁丨球墨铸铁丨铸钢丨不锈钢

产品介绍：

ZZVP、ZZCP自力式差（微）压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。

【ZZVP、ZZCP自力式差（微）压调节阀-主要技术参数】

公称通径DN（mm）	20	25	32	40	50	65	80	100
额定流量系数Kv	7	11	20	30	48	75	120	190
公称压力（MPa）	1.0 1.6
固有流量特性	快开
保证调压阀正常工作的最小压差P（MPa）	≥0.01
压力分段范围（KPa）	0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
工作温度℃	≤80
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、GB9113-88凸式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） ?
结构长度	按GB12221-89标准

【ZZVP、ZZCP自力式差（微）压调节阀-性能指标】

控制精度％		±10
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

公称通径（DN）			20	25	32	40	50	65	80	100
A	压力调节范围（Kpa）	0.5～30	φ394
		28～50	φ308				φ394
		48～100	φ308

【ZZVP、ZZCP自力式差（微）压调节阀-主要外形尺寸】

公称通径 DN	20	25	32	40	50	65	80	100
法兰距离L	185	200	205	222	254	276	298	352
执行器宽K	3951
总高度H	456	465	470	470	480	490	490	510
导压管接口螺纹	M16×1.5
重量Kg	12	13	15	17	20	28	38	43

【ZZVP、ZZCP自力式差（微）压调节阀-主要零件材料】

零件名称		材料	温度范围
阀体、阀盖		HT200	-20～200℃
		ZG230-450	-40～450℃
		ZG1Cr18Ni9Ti	-250～550℃
		ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座		1Cr18Ni9Ti	-250～550℃
		0Cr18Ni12Mo2Ti	-250～550℃
		(增强)聚四氟乙烯	-20～200℃
		司太莱合金堆焊	-250～550℃
压力平衡元件	波纹管	18Ni12Mo2Ti	-160～300℃
压力平衡元件	弹簧	18Ni12Mo2Ti	-160～250℃

订货提供产品参数：ZZVP、ZZCP自力式差（微）压调节阀

温馨提示：“ZZV自力式微压调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
