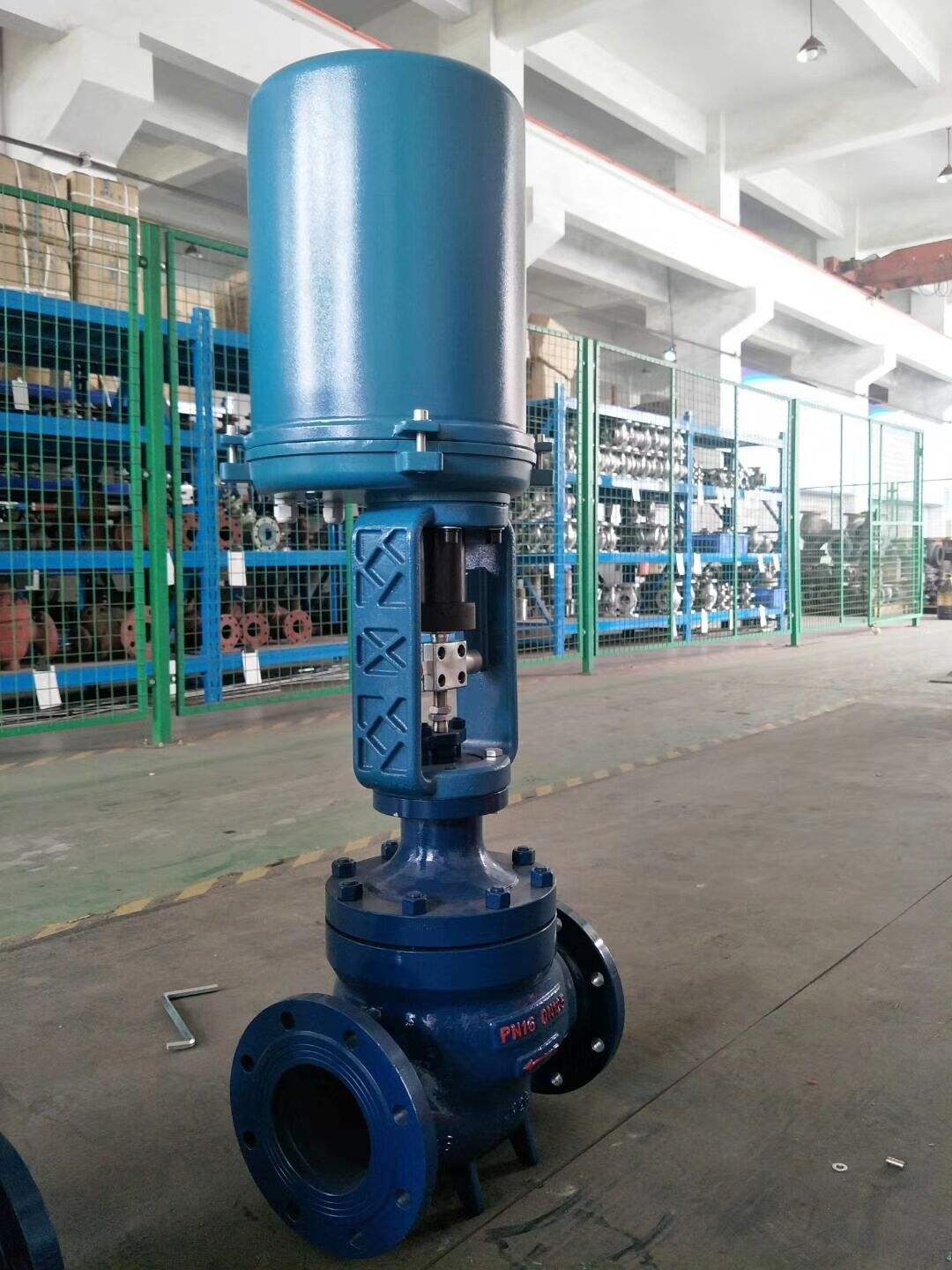

ZDLN电子式电动直通双座调节阀

型号：ZDLN 更新时间：2020-05-06

特点：ZDLN电子式电动双座调节阀 (防爆型电动调节阀)概述　　 ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成

质量稳定
价格合理
交货快捷

详细介绍

ZDLN电子式双座调节阀由本公司精心生产的一款调节阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电子式双座调节阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	ZDLN电子式双座调节阀
产品型号	ZDLN
公称通径	DN25-200
压力范围	1.6-6.4MPa
阀体材质	铸钢，不锈钢

产品介绍：

ZDLN电子式双座调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号。单座调节阀阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点，广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。ZDLP电动单座调节阀与ZAZP电动单座调节阀只是执行机构的不同。用户可根据实际工况要求来选购。

阀体参数：

型式	直通单座铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件：

阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构：

型号	381LSA-08	381LSA-20	381 LSA -30	381 LSA -50	381 LSA -65	381 LSA -99	381 LSA -160
隔爆型号	381-08	381-20	381-30	381-50	381-65	381-99	381-160
输出力推（N）	800	2000	3000	5000	6500	10000	16000
最大行程L（mm）	30		60		100
工作速度（mm/S）	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
	防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
	环境温度：-25～+70℃环境湿度：≤95%

技术参数：

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200
阀座直径dn（mm）	26	32	40	50	65	80	100	125	150	200
额定流量系数Kv	8	13	22	32	50	80	120	200	280	450
额定行程L（mm）	16		25		40			60
配用执行机构型号	381LSA /381-20		381LSA /381-30		381LSA /381-50			381LSA /381-65
允许压差（Mpa）	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

性能指标：

项目			技术指标
基本误差%			±2.5
回差%			≤2.0
死区%			≤1.0
始终点偏差%	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量l/h			0.1%×阀额定容量
可调范围R			30:1

结构图：

外形尺寸：

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	144	172	172	180	232	232	235	300	357	391
H3	PN64	156	156	180	180	200	237	237	247	317	367	397
H2		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	459	520	520	520	570	570	570
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203

温馨提示：“ZDLN电子式电动直通双座调节阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
