详细介绍
ZDLS电动角形高压调节阀由本公司精心生产的一款调节阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。电动角形高压调节阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | ZDLS电动角形高压调节阀 |
| 产品型号 | ZDLS |
| 公称通径 | DN25-200 |
| 压力范围 | 1.6-32MPa |
| 阀体材质 | 铸钢，不锈钢 |
产品介绍：

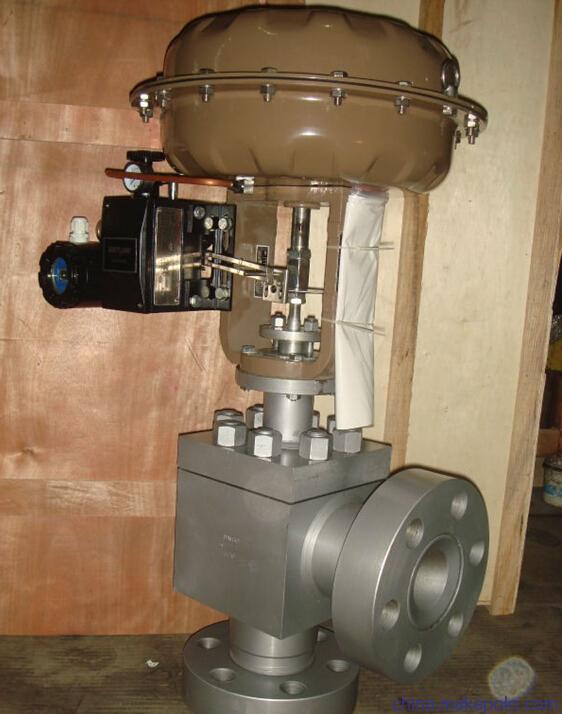

ZDLS型电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
主要参数（DN06-DN200）：
|
公称通径(mm) |
6 |
10 |
15 |
25 |
|||||||||||||||
|
阀座直径(mm) |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
|
流量系数Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
|
|
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
|
|
0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称通径(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
阀座直径(mm) |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
|
流量系数 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
|
可调范围 |
Kv值<18时 R=20：1；Kv值>18时 R=30：1 |
||||||||||||||||||
|
公称压力 |
1.6、4.0、6.4、10、16、22、32MPa |
||||||||||||||||||
|
阀芯形式 |
套筒导向单座柱塞型阀芯 |
||||||||||||||||||
|
流量特性 |
直线 |
||||||||||||||||||
|
作用形式 |
电开式、电关式 |
||||||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
||||||||||||||||||
|
法兰标准 |
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
||||||||||||||||||
|
控制信号 |
4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) |
||||||||||||||||||
|
电源 |
S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关) |
||||||||||||||||||
主要参数（DN20-DN300）：
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa； |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
|||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
|||||||||||||||
注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。
技术性能指标：
泄漏率： IV 级，小于额定流量的10-4
回差：配3610L 执行机构为2.0%；配PSL执行机构为 1.0%
基本误差：配3610L执行机构为±2.5%；配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。
零部件材料：
阀体材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
允许压差：
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
|
配PSL |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
|
361LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
|
361LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
|
注：（1）实际配置需根据具体工艺参数确定。
（2）如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。
结构图：
外形尺寸及重量：
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
L1(mm) |
98 |
105 |
105 |
120 |
135 |
190 |
225 |
270 |
315 |
367 |
|
||
|
L2(mm) |
PN1.6MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
|
PN4.0MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
||
|
PN6.4MPa |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
||
|
配PSL |
H(mm) |
普通型 |
753 |
761 |
789 |
778 |
793 |
819 |
858 |
893 |
921 |
951 |
956 |
|
散热片型 |
883 |
891 |
919 |
908 |
923 |
892 |
1021 |
1056 |
1120 |
1150 |
1156 |
||
|
D(mm) |
176 |
||||||||||||
|
重量(KG) |
13.5 |
22.5 |
25.5 |
|
29.5 |
50 |
60 |
78 |
119 |
157 |
255 |
||
|
配361L |
H(mm) |
普通型 |
516 |
542 |
552 |
|
688 |
744 |
783 |
818 |
976 |
1006 |
1036 |
|
散热片型 |
646 |
654 |
682 |
|
818 |
907 |
946 |
981 |
1175 |
1205 |
1235 |
||
|
D(mm) |
225 |
310 |
|||||||||||
|
重量(KG) |
21 |
30 |
33 |
41 |
45 |
65 |
75 |
93 |
172 |
210 |
308 |
||
注：此表数据为标准配置数据，会因执行机构配置不同而变化。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
