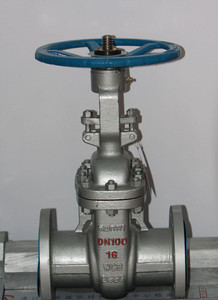

抗硫闸阀

型号：Z40H 更新时间：2020-09-05

特点：抗硫闸阀广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置

质量稳定
价格合理
交货快捷

详细介绍

KZ41Y抗硫闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。抗硫闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	抗硫闸阀
产品型号	KZ41Y
公称通径	DN20-400
压力范围	1.6MPa-6.4MPa
阀体材质	铸钢,不锈钢,合金钢

产品介绍：

抗硫闸阀,KZ41Y抗硫闸阀满足了在硫化环境下的抗硫应力裂化要求,内件材料采用耐晶间腐蚀材质适应较宽的温度及压力范围.在设计选材及试验严格按照标准要求进行,耐腐蚀抗硫化能力强，密封性能稳定抗硫闸阀规格，压力，全通径与缩径齐备，是化工炼油，油气开采等流程系统的理想阀门。

抗硫闸阀主要特点及用途
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

主要性能参数

KZ41H型PN16、PN25抗硫闸阀主要性能参数

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面
KZ41H-16	16	1.6	≤425	水、蒸汽、油品	锻钢	锻钢	铬不锈钢
KZ41H-25	25	2.5

KZ41H型PN16抗硫闸阀主要外形及结构尺寸（mm)

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
15	130	95	65	45	14	4×Φ14	﹣	175	195	200	4
20	150	105	75	55	14	4×Φ14	﹣	180	205	200	5
25	160	115	85	65	14	4×Φ14	﹣	210	240	220	6
32	180	135	100	78	16	4×Φ18	﹣	210	240	220	7
40	200	1450	110	85	16	4×Φ18	﹣	350	425	200	18
50	250	160	125	100	16	4×Φ18	180	358	430	240	29
65	265	180	145	120	18	4×Φ18	190	373	452	240	33
80	280	195	160	135	20	8×Φ18	220	435	530	280	46
100	300	215	180	155	20	8×Φ18	260	500	620	320	63
125	325	245	210	185	22	8×Φ18	295	514	756	360	108
150	350	280	240	210	24	8×Φ23	335	574	845	360	134
200	400	335	295	265	26	12×Φ23	400	718	1041	400	192
250	450	405	355	320	30	12×Φ25	475	969	1244	450	273
300	500	460	410	375	30	12×Φ25	530	1145	1474	560	379
350	550	520	470	435	34	16×Φ25	﹣	1280	1663	647	590
400	600	580	525	485	36	16×Φ30	﹣	1450	1886	720	849
500	700	705	650	608	34	20×Φ34	﹣	1676	2181	720	958

购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

温馨提示：“抗硫闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
