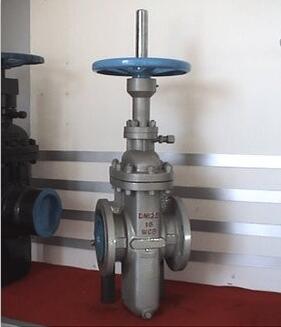

伞齿轮平板闸阀

型号：Z543WF 更新时间：2020-09-05

特点：伞齿轮平板闸阀其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。

质量稳定
价格合理
交货快捷

详细介绍

Z543WF伞齿轮平板闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。伞齿轮平板闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	伞齿轮平板闸阀
产品型号	Z543WF、Z543Y
公称通径	DN100-1000
压力范围	1.6MPa-16.0MPa
阀体材质	铸铁丨铸钢丨不锈钢（304L/R、316L/R）

产品介绍：

伞齿轮平板闸阀有带导流孔型、无导流孔型、调节型等几种结构形式，适用于天然气、油品、化工、城建、环保等行业，其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。

闸阀特点：
（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度(系壳体两连接端面之间的距离)较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

公称压力		产品型号
1.0～16.0MPa 150～900Lb	无导流孔	Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
1.0～16.0MPa 150～900Lb	有导流孔	Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y

性能规范：

压力等级		常温下压力试验(MPa)				适用温度(℃)			适用介质a
压力等级		壳体	左密封	右密封	低压密封	“G”型	“D”型	普通型	“KZ”型	“Z”型
公称压力(MPa)	1.0	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m3的介质	石油、天然气、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6
磅级 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10.0	7.31	7.31	0.6
	600	15.0	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要零件材料：

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	密封圈	填料	密封指
“Z”	WCB	合金钢(特殊处理)	不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	耐油密封脂
“KZ”型	WCB	合金钢(特殊处理)	抗硫不锈钢	合金钢(特殊处理)	铝青铜	填充四氟	填充四氟、膨胀石墨	抗硫密封脂

抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

产品标准：

API 6D	管道阀门
JB/T5298	管线用钢制平板闸阀
ANSI B16.5a	管法兰及法兰管件
B/T79.1～79.2J	整体铸钢管法兰
GB/T13927	通用阀门压力试验
JB/T9092	阀门的检验与试验
JB/TQ814	钢制平板闸阀产品质量分等

1.0-2.5MPa主要外型尺寸及重量：

公称压力 (MPa)	尺寸(mm)
公称压力 (MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
1.0	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	87	130	140	175	275	350	510	610	830	1150	1780	2350	3380	4460	5740
	重量 (kg)	有导流孔	94	140	151	198	297	378	550	658	896	1240	1922	2530	3650	4817	6200
1.6	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1360	1560	1740	1930	2160	2420	2800	3200	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	90	135	150	185	295	400	550	660	1030	1300	1950	3010	3800	5150	6360
	重量 (kg)	有导流孔	97	145	162	200	318	432	596	713	1100	1400	2100	3250	4100	5560	6868
2.5	L		229	254	267	292	330	356	381	406	432	457	508	610	660	711	811
	H		770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230	3640	4050	4467
	H1	无导流孔	114	132	150	188	225	247	275	312	335	380	445	490	560	610	715
	H1	有导流孔	214	257	300	388	475	547	625	712	785	880	1045	1190	1360	1510	1715
	重量 (kg)	无导流孔	95	145	163	200	330	420	575	735	1110	1380	2030	3210	4020	5320	6600
	重量 (kg)	有导流孔	103	156	176	216	356	450	621	794	1198	1490	2192	3466	4340	5745	7130

4.0MPa主要外型尺寸及重量：

公称压力(MPa)	尺寸(mm)
公称压力(MPa)	DN(mm)		100	125	150	200	250	300	350	400	450	500	600	700	800
4.0	L		305	381	403	419	457	502	762	838	914	991	1143	1346	1524
	H		770	870	965	1200	1370	1560	1740	1970	2195	2420	2800	3230	3640
	H1	无导流孔	114	132	150	188	225	247	275	312	346	380	445	490	560
	H1	有导流孔	214	257	300	388	475	547	625	712	796	880	1045	1190	1360
	重量 (kg)	无导流孔	110	168	200	350	460	670	870	1390	1620	2050	3140	4140	5550
	重量 (kg)	有导流孔	118	181	215	378	497	723	939	1500	1750	2215	3390	4470	5995

6.4-16MPa主要外型尺寸及重量：

公称压力 (MPa)	尺寸(mm)
公称压力 (MPa)	DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
6.4	L		250	280	310	350	400	450	550	650	750	850	950	1050	1150	1350	1450
	H		505	560	610	770	870	965	1200	1370	1560	1740	1970	2260	2420	2800	3230
	H1	无导流孔	108	125	145	165	190	220	280	330	380	430	480	530	580	670	770
	H1	有导流孔	158	190	225	255	275	330	410	490	570	650	735	810	905	1070	1230
	重量 (kg)	无导流孔	90	107	120	133	200	240	400	540	810	1200	1680	1980	2400	3850	500
	重量 (kg)	有导流孔	97	116	130	143	216	260	432	583	875	1300	1815	2140	2590	4158	5400
10.0	L		250	280	310	350	400	450	550	650	750	850	950	1050	1150
	H		505	560	610	770	870	965	1200	1370	1560	1740	1970	2260	2420
	H1	无导流孔	108	125	145	165	190	220	280	330	380	430	480	530	580
	H1	有导流孔	158	190	225	255	275	330	410	490	570	650	735	810	905
	重量 (kg)	无导流孔	94	120	135	172	235	338	445	670	1190	1800	2470	2915	3370
	重量 (kg)	有导流孔	102	130	145	185	254	365	480	725	1285	1945	2260	2980	3640
16.0	L		300	340	380	425	480	530	620	730	850
	H		525	585	635	800	910	995	1250	1420	1600
	H1	无导流孔	108	125	145	165	190	220	280	330	380
	H1	有导流孔	158	190	225	255	275	330	410	490	570

购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

丰泉阀门售后服务承诺
对于贵公司在丰泉阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。

温馨提示：“伞齿轮平板闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
