详细介绍

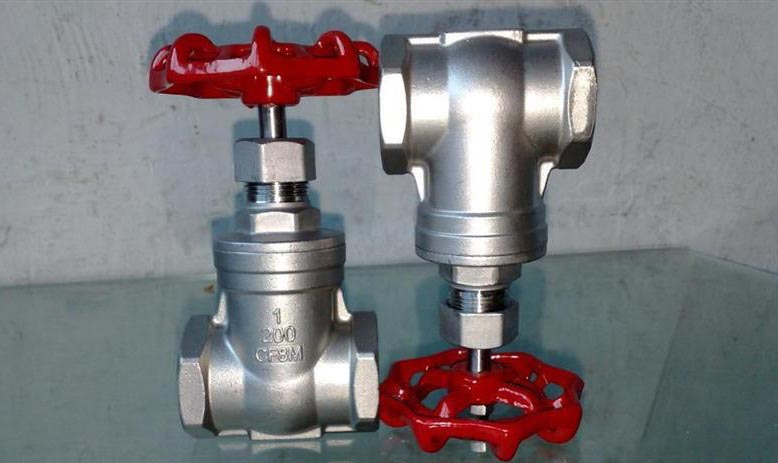

Z11W不锈钢丝扣闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。不锈钢丝扣闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
| 产品名称 | 不锈钢丝扣闸阀 |
| 产品型号 | Z11W |
| 公称通径 | DN15-80 |
| 压力范围 | 1.6-2.5MPa |
| 阀体材质 | 不锈钢（304L/R、316L/R） |
产品介绍：
Z11W型不锈钢丝扣闸阀适用温度范围： -20-232-350℃●公称压力： 2.5Mpa ●适用介质：水、油、气及某些腐蚀性液体（ W.O.G ）●螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢 CF8M/CF8 |
|
2 |
闸板 |
不锈钢 CF8M/CF8 |
|
3 |
阀杆 |
不锈钢 SS316/SS304 |
|
4 |
阀盖 |
不锈钢 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢 SS304 |
|
7 |
阀杆架 |
不锈钢 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不锈钢 SS304 |
|
10 |
填料压盖螺母 |
不锈钢 SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢 SS304 |
|
14 |
手轮螺母 |
不锈钢 SS304 |
主要尺寸：
|
口经 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）
（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
（4）、带传动机构的闸阀，按产品使用说明书的规定安装。
（5）、如果阀门经常开关使用 , 每月至少润滑一次。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
