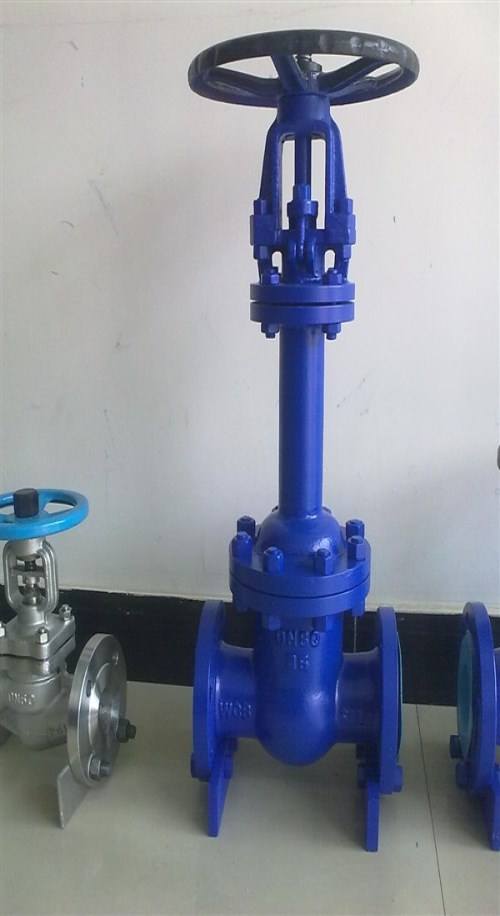

美标波纹管闸阀

型号：WZ41H、WZ41Y 更新时间：2020-09-05

特点：美标波纹管闸阀应用场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水

质量稳定
价格合理
交货快捷

详细介绍

WZ41H美标波纹管闸阀由本公司精心生产的一款闸阀，在保证质量的同时，价格也非常合理，以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。美标波纹管闸阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、啤酒、制药、电力，机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

产品名称	美标波纹管闸阀
产品型号	WZ41H、WZ41Y
公称通径	DN15-DN300
压力范围	CLASS150～900Lb
阀体材质	铸铁丨球墨铸铁丨铸钢丨不锈钢

产品介绍：

适用于公称压力CLASS150～900Lb,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。美标波纹管闸阀的主要结构特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

?特点：双层波纹管、维修方便、双重密封、位置指示
?应用场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水

阀门采用标准：

设计制造标准：GB12234、API6D；

结构长度标准：GB1221、ANSI B16.10；

法兰标准：JB79、ANSI B16.5；

检验试验标准：GB12937、API 598

美标波纹管闸阀主要零部件材质：

序号	名称	材质
1	阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	阀板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	垫片	柔性石墨+不锈钢
5	双头螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波纹管组件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	ASTM A536 Gr.60-40-18、A216-WCB

美标波纹管闸阀技术规范：

结构形式	BB-BG-OS Y
驱动方式	手动
驱动方式	电动
设计标准	API1600、API6D
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598、API6D

美标波纹管闸阀产品性能规范：

公称压力（LB）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5	≤350℃	水、蒸汽、油品等
600	15.0	11.0
900	22.5	16.5

美标波纹管闸阀150LB连接尺寸及重量：

型号	WZ41H、WZ41Y-150LB
压力等级	150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

美标波纹管闸阀300LB连接尺寸及重量：

型号	WZ41H、WZ41Y-300LB
压力等级	300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

美标波纹管闸阀600LB连接尺寸及重量：

型号	WZ41H、WZ41Y-600LB
压力等级	600LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730

购买本公司闸阀请按以下指示进行安装：（详情或见产品说明书）

（1）、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

（2）、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

（3）、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

（4）、带传动机构的闸阀，按产品使用说明书的规定安装。

（5）、如果阀门经常开关使用 , 每月至少润滑一次。

温馨提示：“美标波纹管闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
