详细介绍
闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。

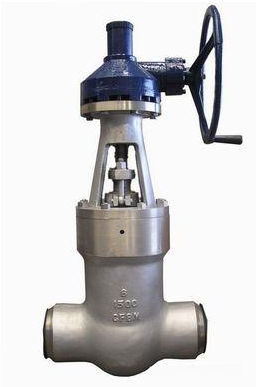

伞齿轮焊接闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广
伞齿轮焊接闸阀产品特性
|
阀类 |
传动方式 |
连接形式 |
结构形式 |
密封面 |
公称压力 |
阀体材料 |
|
闸阀 |
伞齿轮 |
焊接 |
弹性闸板 |
D802/D812 |
P54100V、P54140V |
WCB-C ZGCr5Mo |
说明：Z60Y-P54160V DN25手动电站闸阀，焊接连接弹性闸板，密封面硬质合金，540℃以下公称压力16.0MPa阀体为铬钼钢
伞齿轮焊接闸阀产品型号
|
产品型号 |
Z60Y-160 |
Z60Y-P54100V |
|||||||||||||
|
Z60Y-200 |
Z60Y-P54140V |
||||||||||||||
|
Z60Y-250 |
Z60Y-P54170V |
||||||||||||||
|
Z60Y-320 |
Z60Y-P57170V |
||||||||||||||
|
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y |
|||||||||||||||
|
公称通径（DN/mm） |
|
||||||||||||||
|
适用温度/℃ |
≤425 |
≤552 |
≤593 |
≤550 |
|||||||||||
|
适用介质 |
水、蒸汽、气体、石油产品 |
||||||||||||||
|
试验压力（MPa） |
公称压力PN/MPa |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V |
||||||
|
强度试验 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 |
|||||||
|
密封试验 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18.7 |
|||||||
外形尺寸国标电话（手动）
|
公称压力 |
公称通径 |
外形尺寸及连接尺寸（mm） |
||||
|
L |
D |
L1 |
d |
H |
||
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
磅级电站（手动）
|
型号 |
规格in |
外形尺寸及连接尺寸（mm） |
|||||||
|
d |
L |
H |
|||||||
|
Z60Y-1500Lb |
|
56 |
254 |
671 |
|||||
|
3 |
64 |
305 |
692 |
||||||
|
4 |
84 |
406 |
790 |
||||||
|
5 |
100 |
483 |
875 |
||||||
|
6 |
126 |
559 |
1055 |
||||||
|
8 |
158 |
711 |
1148 |
||||||
|
Z60Y-2000Lb |
|
50 |
330 |
640 |
|||||
|
3 |
60 |
368 |
690 |
||||||
|
4 |
80 |
457 |
806 |
||||||
|
5 |
96 |
533 |
980 |
||||||
|
6 |
118 |
610 |
1090 |
||||||
|
Z60Y-2000Lb |
|
46 |
330 |
639 |
|||||
|
3 |
54 |
368 |
680 |
||||||
|
4 |
70 |
457 |
805 |
||||||
|
5 |
86 |
533 |
965 |
||||||
|
6 |
104 |
610 |
1070 |
||||||
|
Z60Y-3500Lb |
3 |
44 |
440 |
745 |
|||||
|
4 |
56 |
540 |
860 |
||||||
磅级电站（伞齿轮）
|
型号 |
规格in |
外形尺寸及连接尺寸（mm） |
||
|
d |
L |
H |
||
|
Z560Y-1500Lb |
8 |
158 |
711 |
813 |
|
10 |
200 |
864 |
998 |
|
|
12 |
250 |
991 |
1156 |
|
|
14 |
280 |
1067 |
1287 |
|
|
16 |
318 |
1194 |
1413 |
|
|
Z560-2000Lb |
8 |
148 |
762 |
935 |
|
10 |
180 |
914 |
1050 |
|
|
12 |
222 |
1041 |
1150 |
|
|
14 |
254 |
1118 |
1231 |
|
|
16 |
294 |
1245 |
1330 |
|
|
型号 |
规格in |
外形尺寸及连接尺寸（mm） |
||
|
d |
L |
H |
||
|
Z560Y-2500Lb |
6 |
127 |
610 |
928 |
|
8 |
130 |
762 |
851 |
|
|
10 |
162 |
914 |
1031 |
|
|
12 |
210 |
1041 |
1166 |
|
|
14 |
234 |
1118 |
1217 |
|
|
16 |
264 |
1245 |
1381 |
|
|
Z560Y-3500Lb |
5 |
74 |
616 |
774 |
|
6 |
88 |
692 |
857 |
|
|
8 |
116 |
846 |
1041 |
|
|
10 |
142 |
1000 |
1197 |
|
|
12 |
174 |
1124 |
1338 |
|
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
